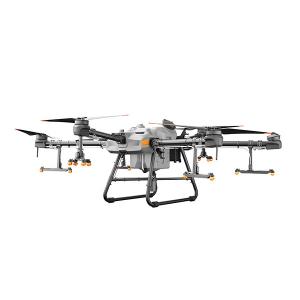

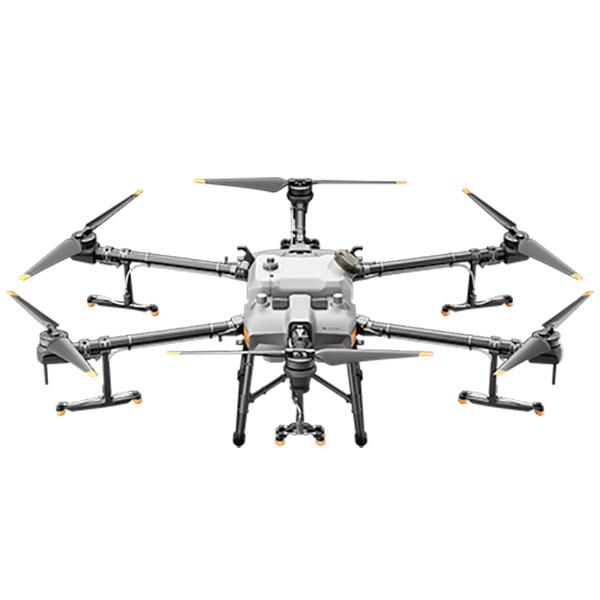

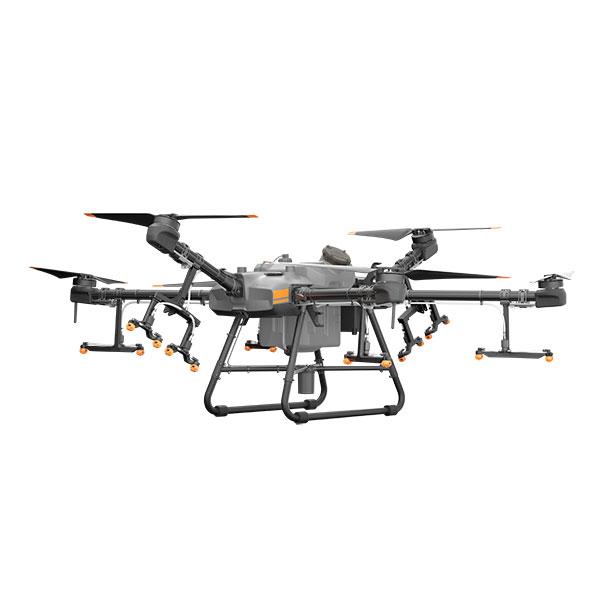

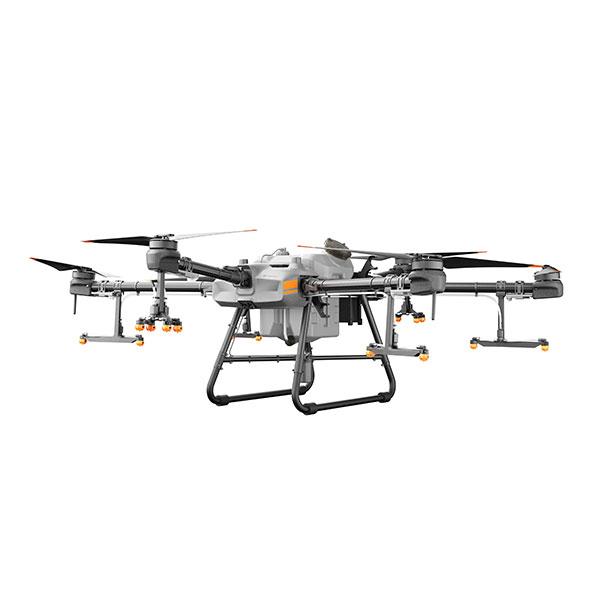

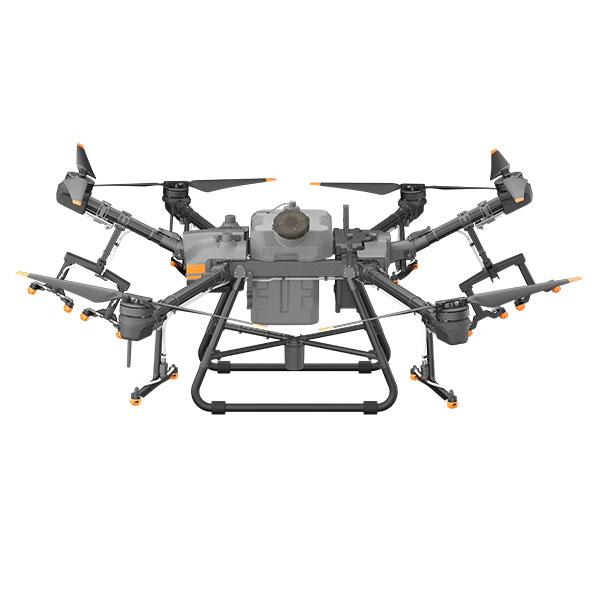

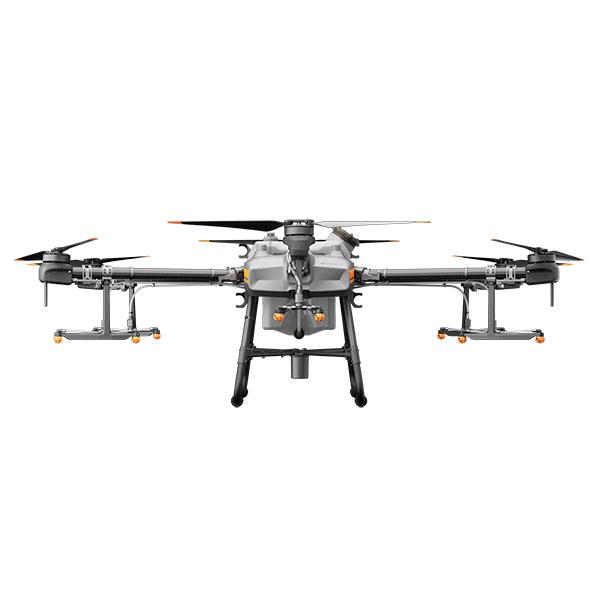

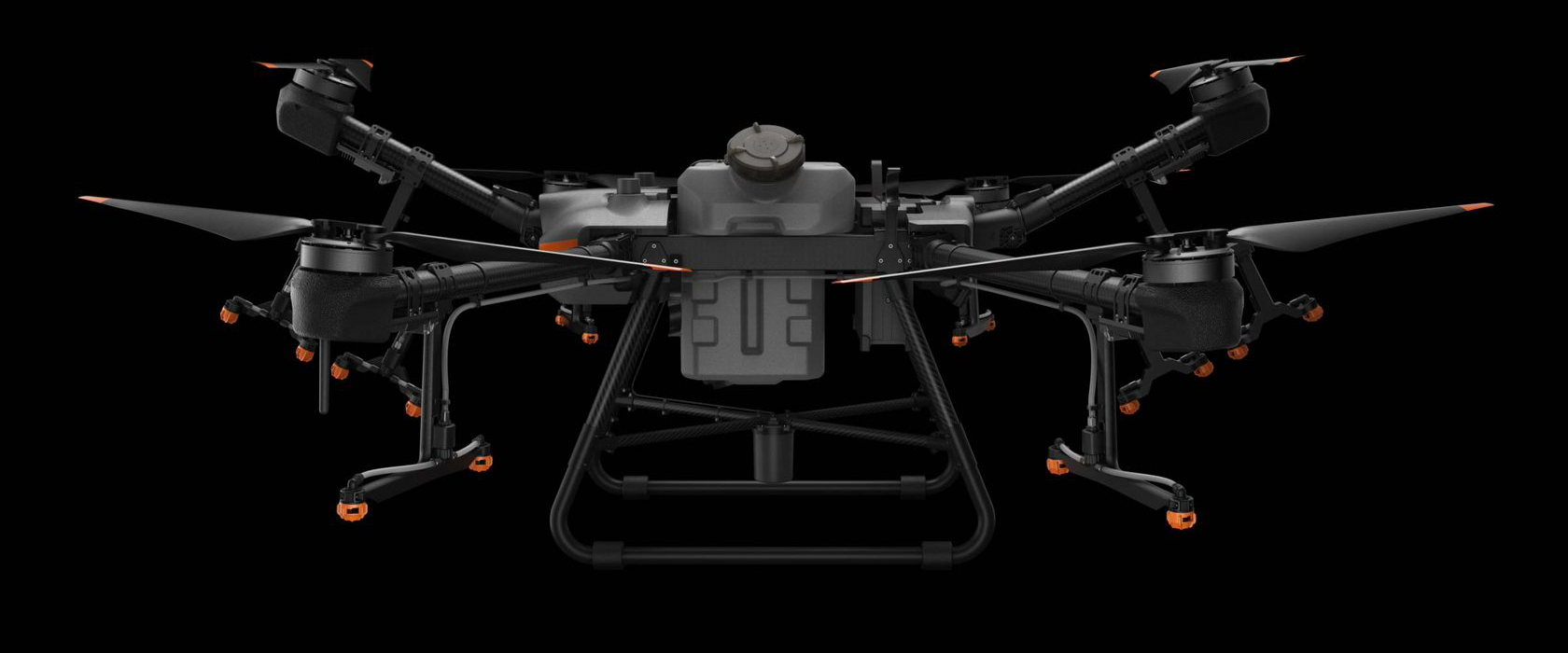

DJI Agras T30

Летательный аппарат

1. Какими эксплуатационными параметрами обладает Т30?

Платформа может подняться на максимальную высоту до 30 метров (с учетом национальных стандартов), обладает максимальной дальностью передачи сигнала до 5 км (результаты тестовых измерений на высоте 2,5 м) и максимальной полетной скоростью до 10 м/с (при этом максимальная рабочая скорость 7 м/с). Время парения в воздухе составляет 20,5 мин (при взлетной массе 36,5 кг) и 7,8 мин (при взлетной массе 66,5 кг).

2. Каковы параметры производительности Т30?

За час БПЛА может обработать в среднем 6,7 га. При этом расход жидкости составит 11,9 л на га, ширина распыления будет равняться 5 м, а полетная скорость на высоте 2,5 м составит 5 м/с (18 км/ч).

3. Каковы конкретные преимущества Agras Т30 перед версией T20?

Максимальная полезная нагрузка T30 на 50% превосходит полезную нагрузку Т20 (30 кг против 20 кг).

У T30 имеется сферический всенаправленный радар для обнаружения препятствий, благодаря которому дрон Т30 способен обнаружить опасные объекты в горизонтальном и верхнем направлениях. Для повышения безопасности и поддержания нужной высоты дрон также получил функцию адаптации к местному рельефу.

В системе распыления T30 установлен плунжерный насос, обеспечивающий нужный уровень расхода жидкости. Также система оборудована высокоточным электромагнитным расходомером, соленоидным клапаном высокого давления и 16 форсунками. Каждая форсунка имеет независимое управление и установлена в более практичной конфигурации. Это обеспечивает более высокий уровень точного управления, расширяет диапазон расхода жидкости и делает распыление более сбалансированным и равномерным.

T30 оснащен технологией нацеливания на ветви, чтобы при опрыскивании жидкость лучше проникала во фруктовые деревья.

В T30 установлена передняя и задняя 2-канальная система мониторинга изображения в реальном времени, чтобы еще более обезопасить полет и работу платформы.

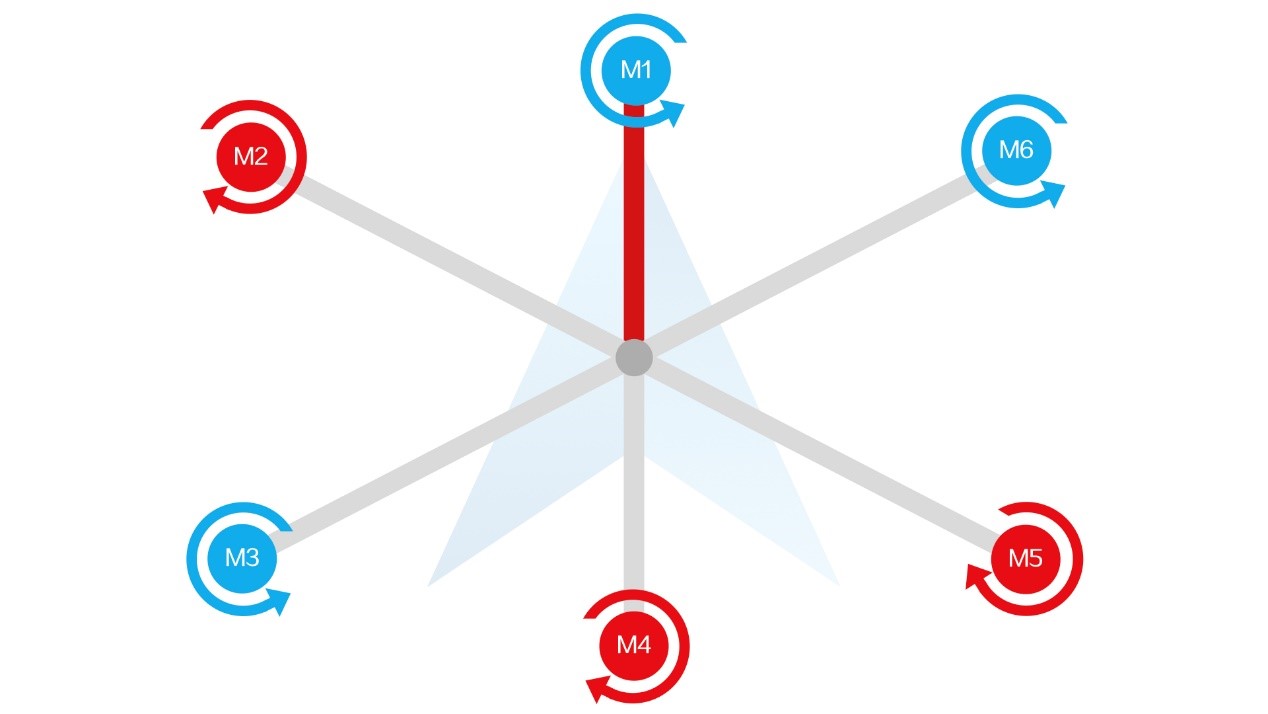

4. Каким образом вращаются винты Agras T30

5. В чем отличия между Т30 и гексакоптерами обычного типа в плане работы лопастей винтов?

В Т30 эта часть силовой установки выполнена таким образом, чтобы повысить устойчивость летательного аппарата к воздействию ветра, дующего вниз. Это сделано для того, чтобы снизить количество капель, которые могут подниматься вверх, повысить эффективность и ширину распыления, обеспечить их более глубокое и эффективное проникновение, а также сделать распыление более равномерным.

6. Возможно ли управление несколькими дронами с пульта для T30?

Да. Пилот может управлять с одного пульта сразу тремя дронами (максимально).

7. Придется ли мне самому собирать новый дрон, полученный мной в упаковке?

Нет. Agras T30 можно использовать сразу после распаковки и активации.

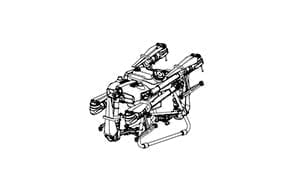

8. Обладает ли T30 механизмом складывания?

Да. у платформы имеется такой механизм и он позволяет путем складывания уменьшить габариты летательного аппарата до 20% от размера в разложенном состоянии.

9. Имеется ли у T30 система обнаружения корретной фиксации лучей?

Да. Для этого лучи Т30 оборудованы специальными датчиками. Они определяют положение и фиксацию лучей. Это сделано для повышения безопасности эксплуатации платформы.

10. На каком расстоянии от взлетающего или садящегося Т30 нужно находиться пилоту и другим участникам рабочего процесса?

Минимальная дистанция составляет 10 метров.

Система распыления

1. Какой емкостью обладает рабочий бак Т30 и обладает ли он функционалом для быстрого демонтажа и установки?

Максимальная емкость бака составляет 30 литров. Пилот может быстро и легко снять бак и/или установить его обратно(заменить его).

2. Есть ли возможность замены рабочего бака T30 на бак от T20, T16 или T10?

Нет.

3. Каковы параметры давления насоса T30?

2–4,5 кг/см².

4. Сколько составляет максимальный уровень объема распыления в минуту у T30?

SX11001VS: 7,2 л/мин

SX110015VS: 8 л/мин

TX-VK4: 3,6 л/мин

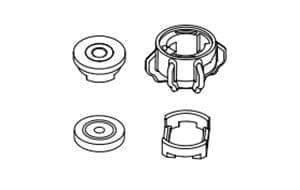

5. Возможна ли замена форсунок Т30 на форсунки от Т20 и Т16?

T30 совместим со следующими моделями форсунок:

SX11001VS (стандартный)

SX110015VS (опция)

Режим Fruit Tree (фруктовые деревья): TVK04 (опция)

6. Чем отличаются системы распыления T30 и Т16?

Благодаря новому плунжерному насосу у Т30 образуется поток жидкости большой силы в 8 л/мин. Восемь комплектов соленоидных клапанов с независимым управлением гарантируют точное распыление. Более равномерному распылению с полным покрытием способствуют 16 форсунок, а также отсутствие утечек при работе системы опрыскивания. Оставшийся объем рабочей жидкости в режиме реального времени определяется с помощью непрерывно работающего интеллектуального измерителя.

7. Есть ли у T30 функция предсказания точек заправки?

Да. Система T30 способна определить оставшийся уровень жидкости в баке в реальном времени и спланировать моменты пополнения бака или других рабочих жидкостей. Благодаря такой функции растет эффективность работы аккумулятора и вовремя заправляется бак.

8. С какими платформами совместима система распыления T 3.0?

С T30 и T10, которые можно оборудовать баками емкостью 40 и 12 литров соответственно.

9. С твердыми частицами каких размеров может работать система распыления T 3.0?

Диаметром 0,5–5 мм.

10. Каков уровень защиты у системы распыления T 3.0?

Водонепроницаемость системы Spreading System 3.0 соответствует классу IP67. Она устойчива к коррозии и истиранию.

11. Каковы параметры расхода жидкости у системы распыления серии T 3.0?

Если сравнивать ее с системой распыления 2.0 , то максимальная площадь системы распыления 3.0 стала больше на 38% (с 32,3 см² до 44,6 см²).

12. Были ли внесены улучшения в функцию определения пустого бака в системе распыления серии T 3.0?

Благодаря улучшениям, внесенным в алгоритмы и структуры устройства обнаружения, обнаружение пустого бака стало более точным и своевременным.

13. Стала ли легче процедура загрузки материалов в систему T 3.0?

Система оборудована баком с откидной крышкой. Отверстие для загрузки стало больше и удобнее для загрузки.

Радар

1. Каким функционалом располагает сферический всенаправленный радар обнаружения препятствий T30?

1. Он способен предотвращать столкновения в горизонтальном и верхнем направлениях.

2. У него есть автоматический режим избегания столкновений в горизонтальном направлении.

3. У него также имеется функция по точному удержанию высоты в нисходящем направлении и адаптация к местности в полете.

2. Возможна ли замена сферического всенаправленного радара T30 на радар T20, T16 или T10?

Вы можете произвести замену цифрового радара T30 на аналогичное устройство от T10. Другие варианты не допустимы.

3. Какова дистанция для обхода препятствий у T30?

Снижение скорости у T30 начнется после того, как система увидит препятствие диаметром более 1 см на дистанции 15 метров. После этого аппарат приступит к облету объекта на расстоянии примерно 6 метров или зависнет на дистанции примерно 2,5 метра (между лопастью и объектом).

4. Что может делать верхний радар T30?

Радар в верхней плоскости дрона обнаруживает опасные объекты над летательным аппаратом в реальном времени. В этом случае машина точно зависнет во избежание столкновения при наборе высоты.

5. Каковы параметры угла и дистанции обнаружения радара в верхней плоскости дрона T30?

Дистанция обнаружения: 1,5–10 метров.

Угол обзора: 80°.

6. Имеется ли у T30 поддержка функции обхода препятствий при полете над местностью со сложным горным рельефом?

Да.

7. Можно ли самостоятельно настроить уровень чувствительности системы обхода препятствий и дальность обнаружения радара T30 по бокам?

Да. Вы можете сами настроить чувствительность системы обхода препятствий в приложении по своему усмотрению.

Режим Fruit Tree (фруктовые деревья)

1. Имеется ли у T30 поддержка полностью автономной работы в режиме Fruit Tree (фруктовые деревья)?

Да. Когда квадрокоптер Phantom 4 RTK сделает ортоизображения рабочего участка, можно будет создать его карту при помощи приложения DJI Terra с поддержкой режима Fruit Tree (фруктовые деревья). Оператору нужно выбрать рабочий участок, и система с элементами искусственного интеллекта сама определить параметры сельскохозяйственных культур и опасных объектов в указанной зоне. После этого программа создаст рабочий маршрут в 3D с 6 разными дополнительными вариантами по планированию курса полета и распыления. Останется лишь загрузить этот маршрут в Agras T30 и дать ему задачу выполнять поставленную миссию.

2. В рамках каких сценарием можно использовать режим фруктовых деревьев?

Режим Fruit Tree (фруктовые деревья) эффективен не только на фруктовых плантациях, но и в районах со сложным горным рельефом и перепадами высот, например, на участках с чайными посадками или рощами апельсиновых и персиковых деревьев.

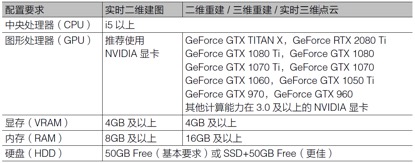

3. Какие требования предъявляются к компьютеру для работы с режимом Fruit Tree (фруктовые деревья)?

Чтобы оптимально работало приложение Для DJI Terra, понадобится компьютер с ОС не ниже Windows 7 (64-битная).

4. Каким образом происходит нацеливание платформы T30 на ветвь?

Вы можете изменять конфигурацию лучей T30 для нацеливания на ветви. Это помогает распыляемым каплям лучше достигать своей цели и обрабатывать фруктовые деревья вдоль их ветвей.

5. Каким образом технология нацеливания на ветви T30 повышает производительность?

Этот механизм у T30 предназначен для того, чтобы жидкость могла стекать вниз по деревьям и их ветвям и попадать в крону. В итоге это приводит к увеличению количества распыляемой жидкости на верхней и нижней стороне листьев. А установка в системе нового плунжерного насоса с максимальной производительностью в 8 л/мин и форсунки TX-VK 04 позволяет получить мелкие капли и высокую скорость потока.

6. С какими режимами работы может функционировать технология нацеливания на ветви T30?

Ее можно использовать в любых режимах работы T30. Однако рекомендуется все же применять эту технологию преимущественно для обработки фруктовых садов в режиме Fruit Tree 3.0.

7. Могу ли использовать Т30 для обработки участков, которые были включены в план миссий платформ Т20, Т16 и Т10?

Да. Но перед началом работ рекомендуется проверить параметры эксплуатации: безопасное расстояние, расстояние между колеями и скорость полета.

8. Каким образом включается и применяется технология нацеливания на ветви?

Обратитесь к руководству и/или нам для регулировки и изменения конфигурации лучей T30.

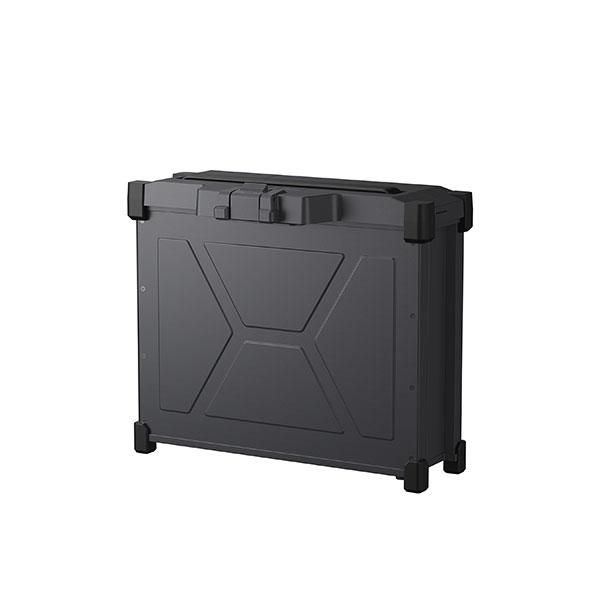

Аккумулятор и зарядное устройство

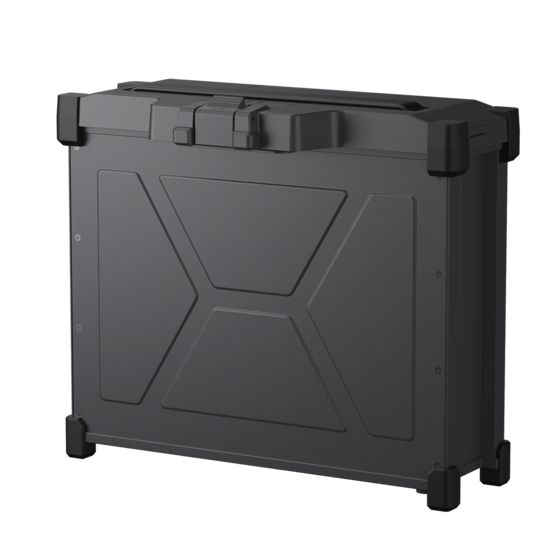

1. Можно ли замены интеллектуальной батареи T30 использовать батареи от T20, T16 или T10?

Нет.

2. Какими сроками эксплуатации обладает батарея Т30?

DJI гарантирует работу батареи T30 в течение 1000 циклов, причем за один цикл считается зарядка/разрядка не менее 75% от полного заряда.

3. Могу ли я заряжать аккумуляторы для Т20, Т16 и Т10 с помощью интеллектуального менеджера зарядки T30?

Нет.

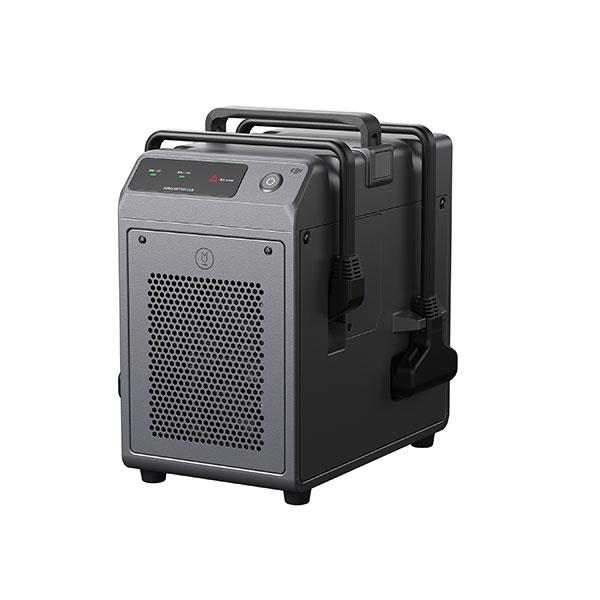

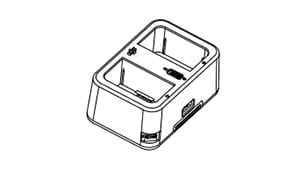

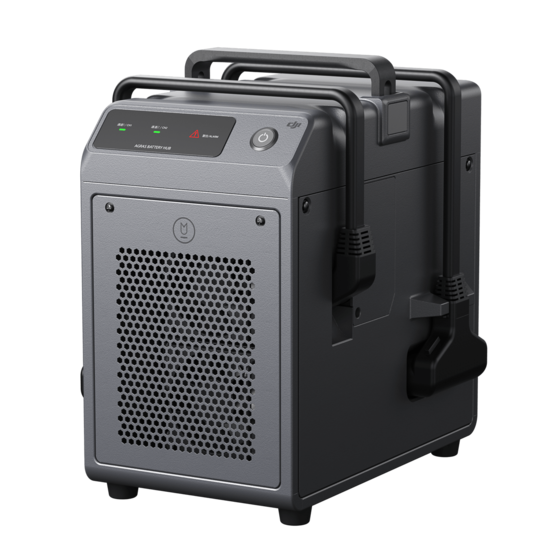

4. За какое время интеллектуальный менеджер зарядки T30 сможет зарядить батарею дрона T30?

Если подключаются 2 линии питания переменного тока, то время зарядки аккумулятора составит 9–12 минут.

Если вы используете только 1 линию питания переменного тока, то зарядить аккумулятор можно будет за 18–25 минут.

Мощность зарядки регулируется динамическим с помощью интеллектуального менеджера. Это определяется конкретными условиями окружающей среды, поэтому в реальности время зарядки может несколько отличаться от заявленных значений.

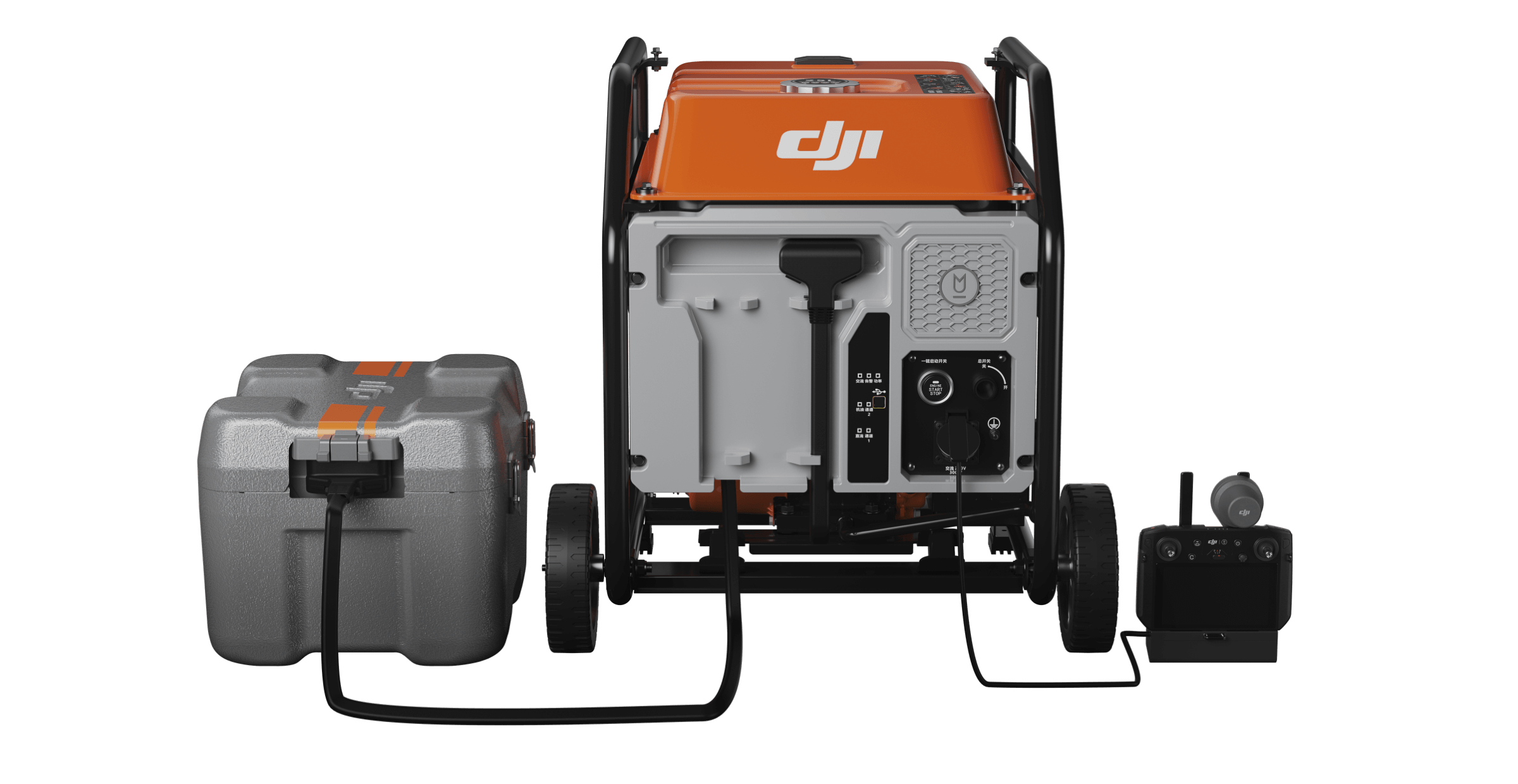

Зарядная станция с регулируемой частотой

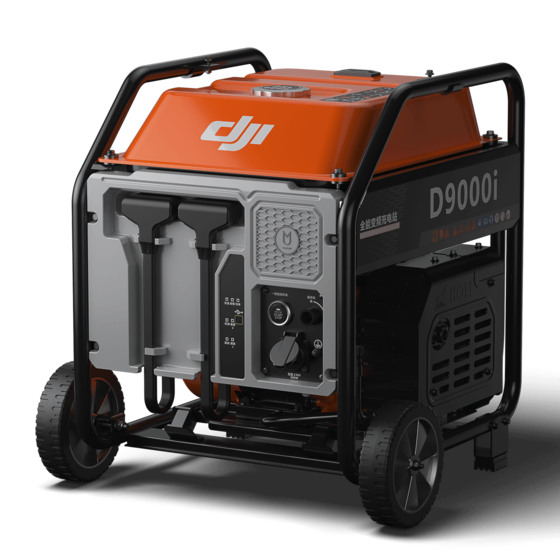

1. За какое время зарядная станция с регулируемой частотой D9000i сможет зарядить интеллектуальную батарею дрона T30?

Это время может составить примерно 9–12 минут. Зарядная станция с регулируемой частотой производит динамическое регулирование мощности зарядки под влиянием конкретных условий окружающей среды, поэтому фактическое время зарядки может отличаться от заявленных.

2. Каким топливом можно заправлять зарядную станцию с регулируемой частотой D9000i?

Мы советуем использовать 92-й бензин.

3. Имеется ли у зарядной станции с регулируемой частотой D9000i поддержка выходного напряжения 220 В переменного тока?

Да. Максимальная мощность такого тока 300 Вт.

4. Могу ли я использовать зарядную станцию D9000i для зарядки интеллектуальных аккумуляторов Smart Flight T20, T16 и T10?

Нет.

5. Можно ли запускать зарядную станцию D9000i одной кнопкой?

Да (необходимо подключить к интеллектуальному аккумулятору дрона).

6. Каков уровень расхода топлива у зарядной станции D9000i?

Примерно 0,6 л на 1 интеллектуальную батарею T30 при циклической зарядке

*Уровень зарядки от 30% до 95%

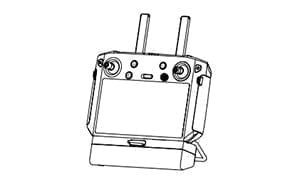

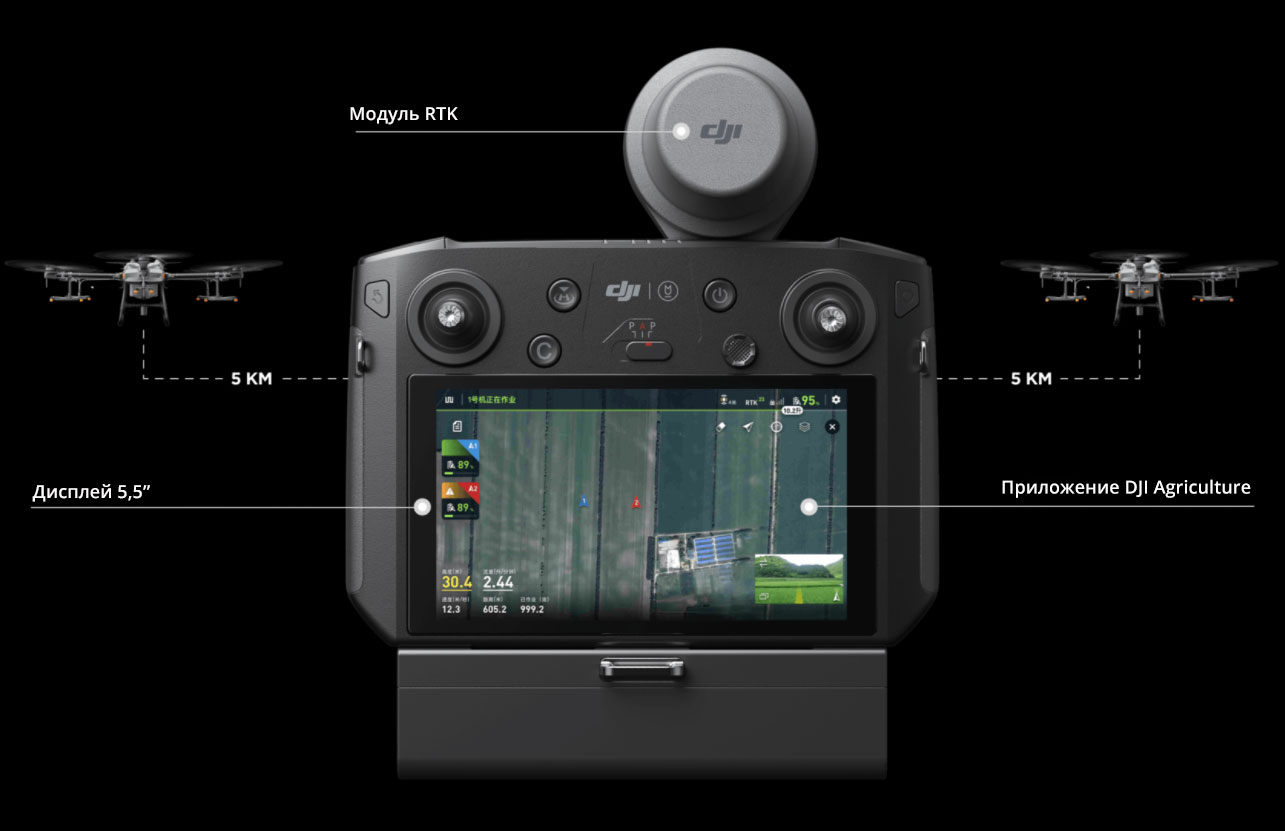

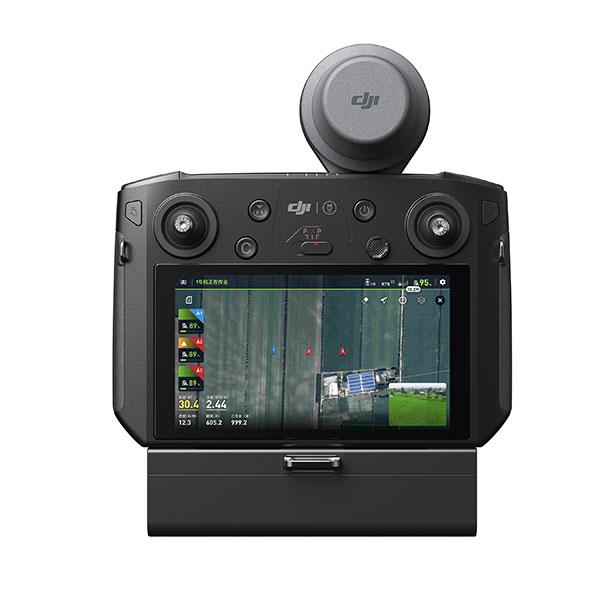

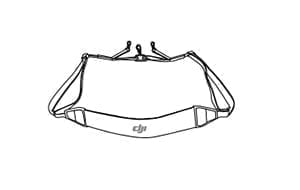

Пульт управления

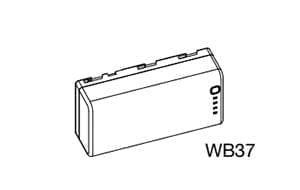

1. Каковы сроки эксплуатации батареи пульта управления T30?

Конструкция пульта допускает использование как внутренней, так и внешней батареи и поэтому срок эксплуатации может составить 2 часа с внутренней и еще 2 часа с внешней.

2. Возможна ли замена пульта T30 на пульт T20, T16 или T10?

Вы можете заменить пульт T30 только на пульт T10.

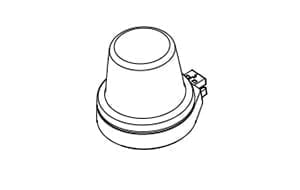

3. Модуль высокоточного позиционирования RTK - это стандартное устройство для пульта T30?

Да. Модуль высокоточного позиционирования RTK является внешним устройством и предназначен для передачи точных данных о положении дрона с погрешностью не более 1 см. Такое взаимодействие помогает в точном планировании работ и повышении их эффективности наряду с безопасностью полетов.

4. Имеется ли у пульта T30 повышенная защита?

Для него предусмотрен защитный чехол, чтобы защитить внешнюю батарею. Кнопки обладают пыленепроницаемостью и обеспечивают повышенную защиту.

5. Возможна ли передача изображений одновременно с передней и задней камер Т30 в реальном режиме времени?

Да.

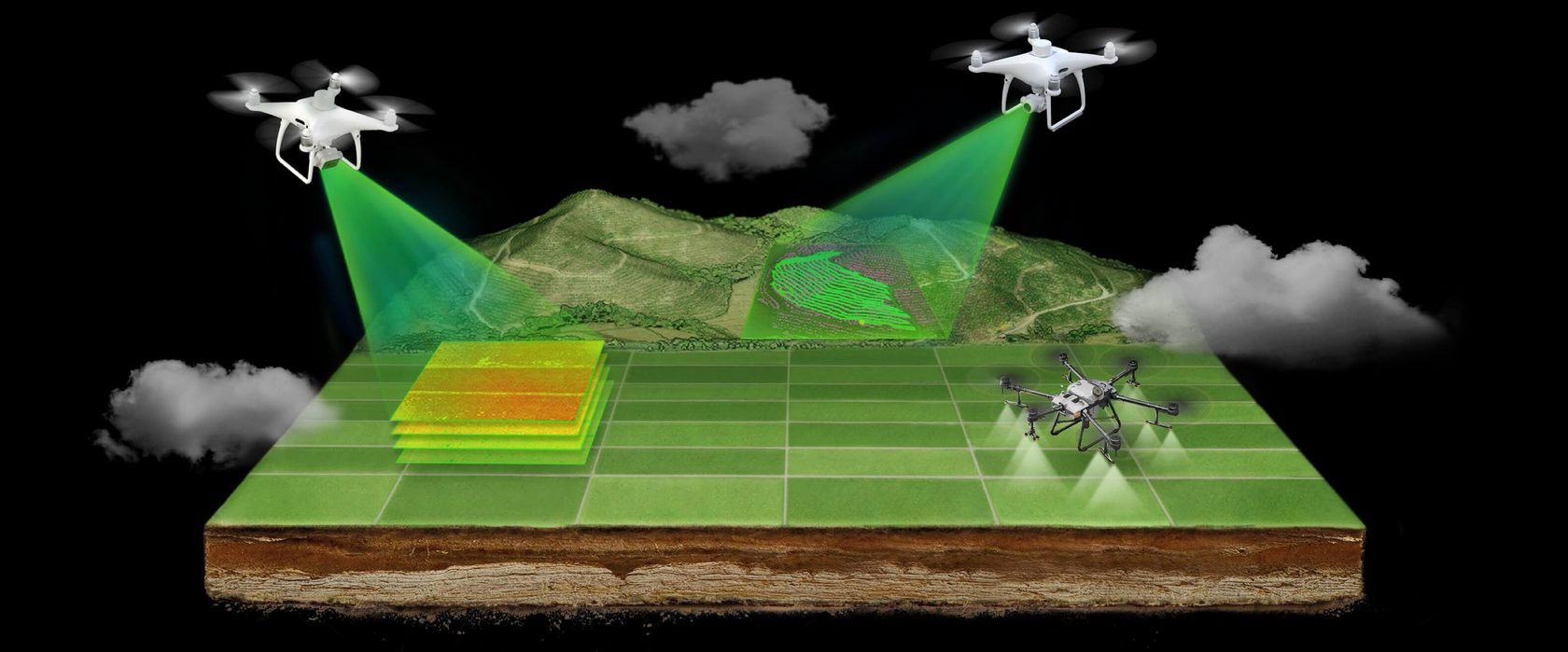

Интеллектуальная облачная платформа для сельского хозяйства Smart Agriculture Cloud Platform

1. Возможна ли реконструкция в облаке фотографий, созданных камерой Phantom 4 RTK?

Да. Вы можете выполнить реконструкцию в интеллектуальной облачной платформе Smart Agriculture Cloud Platform сценариев фермерских хозяйств и сценариев фруктовых деревьев. Платформа готовится к запуску, и о ее готовности вы можете узнать на официальном сайте.

2. Возможна ли реконструкция в облаке фотографий, созданных Phantom 4 Multispectrum Edition?

Да.

3. Возможно ли выполнение картографирования и планирования маршрутов без компьютера на основе интеллектуальной облачной платформы?

Да. Это можно будет сделать на собственном смартфоне, планшете или компьютере.
