Цена по запросу

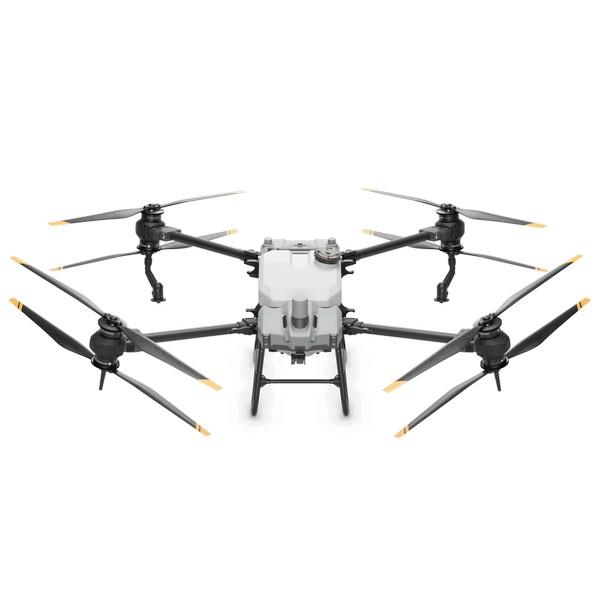

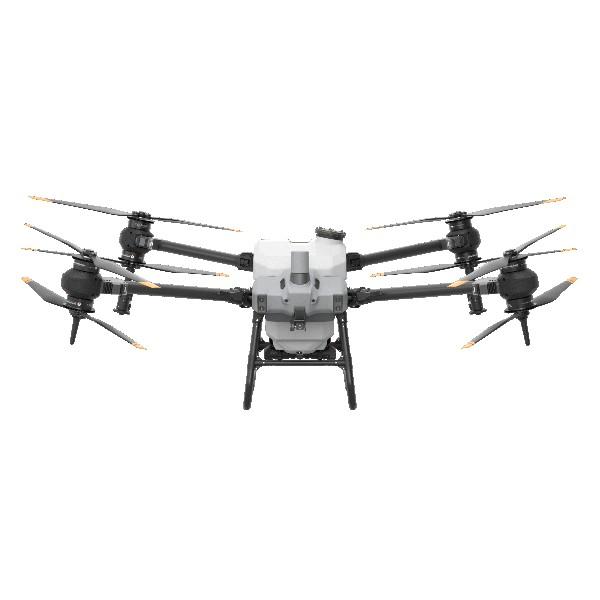

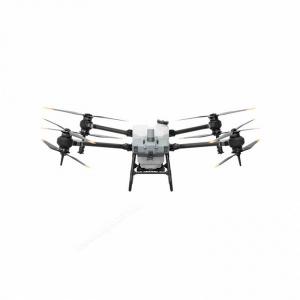

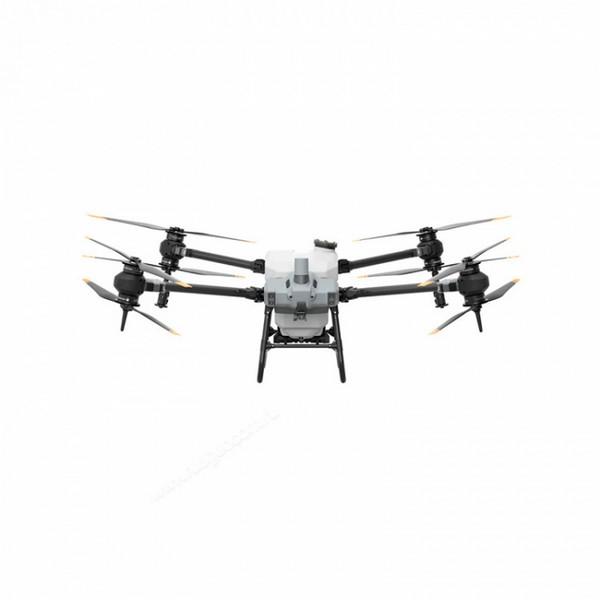

Сельскохозяйственный дрон Agras T40 - это мощная беспилотная платформа, предназначенная для выполнения широкого круга работ как сама по себе, так и в комплексе с другими дронами сельскохозяйственного назначения. С помощью Agras T40, оборудованного баком объемом 40 литров можно опрыскивать растения, разбрасывать сухие смеси, высеивать семена, выполнять картирование полей и другие операции.
Сельскохозяйственный дрон DJI Agras T40 революционной конструкцией спаренных двойных роторов. Такое решение помогает платформе нести полезную нагрузку для распыления весом до 40 кг[1] и полезную нагрузку для разбрасывания до 50 кг (70 л)[1]. Также дрон получил систему двойного распыления, совместимость с приложением DJI Terra, активный радар с фазированной решеткой и систему бинокулярного зрения. С помощью DJI Agras T40 вы можете решать множество задач: съемку, картографирование, опрыскивание и разбрасывание и многое другое. При этом возможности платформы помогают оператору добиваться максимальной точности и эффективности при выполнении сельскохозяйственных работ.
50 кг нагрузки для опрыскивания[1] 40 кг нагрузки для разбрасывания[1]
Радар с активной фазированной решеткой + система бинокулярного зрения
Двойная мелкокапельная система опрыскивания
Поддержка опрыскивания и разбрасывания с воздуха + картографирование с пульта
Защита основных модулей IPX6K[2]
EFI-генератор с экономией топлива в 15%[3]
21,3 га за 1 час[4]
4 га за 1 час[5]
1,5 т удобрений за 1 час [6]

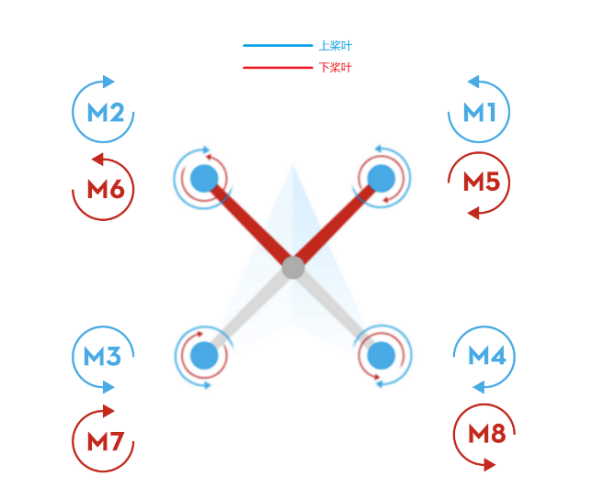

Особенностью DJI Agras T40 является наличие сдвоенных парных роторов, которые позволяют увеличить полезную нагрузку на 30%. Поэтому максимальная полезная нагрузка возросла до 50 кг[1]. Но при всем этом складная конструкция корпуса уменьшила размер дрона при транспортировке, сделав его более удобным и портативным.
У DJI Agras T40 установлена система двойного распыления и лопастной насос с общей скоростью распыления 12 литров в минуту. Магнитный привод обеспечивает полную изоляцию двигателя от пестицидов, защищая от коррозии и увеличивая срок его эксплуатации. Система двойного распыления работает так, чтобы процесс обработки был равномерным и эффективным. Фирменный центробежный клапан предотвращает утечку и чрезмерное внесение удобрений. Конструкцию системы можно легко и быстро разобрать для очистки и технического обслуживания.
Радар с активной фазированной решеткой работает в комбинации с системой датчиков бинокулярного зрения. Они обеспечивают горизонтальное обнаружение препятствий на 360 градусов по всем направлениям. Это решение гарантирует высокий уровень безопасности. Дальность обнаружения до 50 м[8] помогает в интеллектуальном отслеживании рельефа местности, плавное масштабирование и обход многочисленных препятствий[9].
В DJI Agras T40 объединены несколько важных и полезных функций: картографирование, распыление и разбрасывание. Все это дополнено камерой, способной снимать в формате UHD и настраиваемым подвесом для упрощения работы оператора и видения им с воздуха того, что нужно. Изображения полей и садов можно получать в реальном режиме времени, а карты участков генерируются с помощью пульта дистанционного управления и мобильной станции D-RTK 2. Система автоматически определяет границы участков и препятствия. Это помогает быстрее планировать полетные маршруты над полями и холмистыми садами.
DJI разработала для Agras T40 новый многофункциональный инверторный генератор мощностью 12000 Вт с новой технологией электронного впрыска топлива (EFI) и 15-процентной его экономией[3]. Зарядная станция выдает переменный ток мощностью 1500 Вт, которого вполне достаточно для питания пульта дистанционного управления, водяного насоса, устройства перезарядки, освещения и других компонентов. Интеллектуальная полетная батарея емкостью 30000 мАч со стандартным радиатором воздушного охлаждения может работать достаточно долго и быстро охлаждаться.
[1] Данные были получены на уровне моря. Вес полезной нагрузки сильно зависит от температуры окружающей среды и высоты над уровнем моря. Вес полезной нагрузки необходимо уменьшать на 10 кг на каждые 1000 м подъема по высоте. Приложение DJI Agras порекомендует вес полезной нагрузки в соответствии с текущим состоянием и окружением дрона. При добавлении материалов максимальный вес не должен превышать рекомендуемого значения, в противном случае безопасность полета может быть поставлена под угрозу.
[2] Основные модули включают в себя: модуль авионики, радиочастотный модуль, коммутационную плату, плату распределения питания, электронный регулятор скорости, насос с магнитным приводом, систему двойного распыления, радар с активной фазированной решеткой, систему бинокулярного зрения, FPV-камеру UHD и дополнительный светодиодный свет. Класс защиты IPX6K не является постоянным и может снижаться со временем после длительного использования из-за старения и износа.
[3] При зарядке мощностью 9 кВт генератор EFI потребляет на 15% меньше топлива по сравнению с карбюраторным генератором.
[4] Данные зависят от рабочей среды и параметров. Параметры полета Т40: расход 15 л/га, ширина опрыскивания 11 м, скорость полета 7 м/с, высота полета 3 м.
[5] Данные зависят от рабочей среды и параметров. Параметры полета Т40: расход 75 л/га, ширина опрыскивания 4 м, скорость полета 3 м/с, высота полета 2 м.
[6] Данные были измерены с мочевиной и в зависимости от рабочей среды и параметров. Фактические данные могут отличаться в процессе эксплуатации. Параметры полета Т40: норма расхода 149 кг/га, ширина разбрасывания 7 м, скорость полета 7 м/с, высота полета 3 м, частота вращения разбрасывающего диска 1000 об/мин. Территория свободна от препятствий и имеет правильную форму рельефа. Удобрения готовятся заранее и могут быть быстро загружены.
[7] Мочевина, семена и корма имеют небольшую насыпную плотность. Объем их частиц массой 50 кг превысит 50 л.
[8] Эффективный диапазон обнаружения варьируется в зависимости от материала, положения, формы и других свойств препятствия. Пилоты всегда несут ответственность за безопасность полетов. Система обхода препятствий является лишь вспомогательным инструментом.
[9]Функция обхода предпочтительно должна использоваться в условиях с достаточным дневным освещением, наклоном менее 20 градусов, небольшими препятствиями и небольшим количеством электрических проводов. Эту функцию не рекомендуется использовать ночью, в дождливый день или вблизи большого количества электрических проводов.
[10] Время сопоставления пульта дистанционного управления, которое может зависеть от версии прошивки, типа съемки и других соответствующих факторов.
[11] Зарядка от 30% до 95%, при этом количество аккумуляторов, которые можно заряжать, зависит от уровня заряда аккумулятора, времени простоя, высоты над уровнем моря, температуры и других факторов.
[12] Зарядка с 30% до 95%. Факторы, влияющие на время зарядки: высота зарядной станции; температура элемента батареи находится в диапазоне от 15° до 70°C.
[13] На аккумуляторы распространяется гарантия до 1500 циклов зарядки или 12 месяцев, в зависимости от того, что закончится раньше.
| Общий вес | 38 кг (без батареи) 50 кг (с батареей) |
|---|---|
| Макс. взлетная масса[1] | Макс. взлетная масса для опрыскивания: 90 кг (над уровнем моря) Макс. взлетная масса для разбрасывания: 101 кг (на уровне моря) |
| Макс. размер по диагонали | 2184 мм |

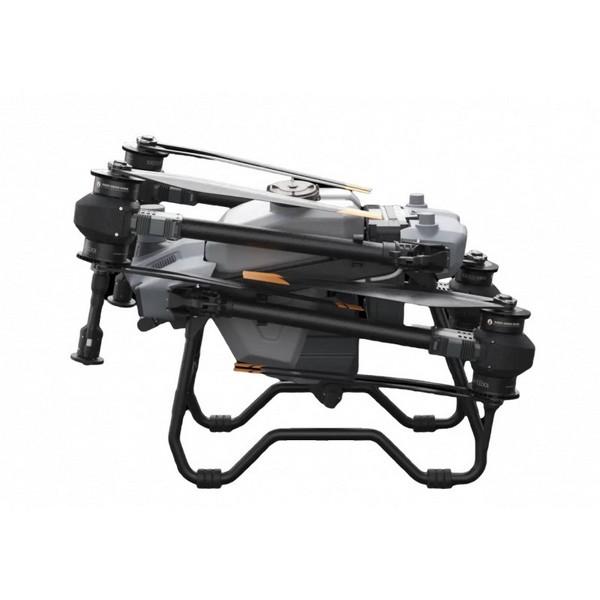

| Размеры | 2800 × 3150 × 780 мм (лучи и пропеллеры свернуты) 1590 × 1930 × 780 мм (лучи развернуты, пропеллеры свернуты) 1125 × 750 × 850 мм (лучи свернуты) |
| Точность парения (при устойчивом сигнале навигационных систем) | С подключенным позиционированием по RTK: ±10 см по горизонтали, ±10 см по вертикали С отключенным позиционированием по RTK: ±60 см по горизонтали и ±30 см по вертикали (с подключенным радаром: ±10 см) |
| Рабочие частоты RTK/Навигационных систем (GNSS) | RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2, Galileo E1/E5 GNSS: GPS L1, GLONASS F1, Galileo E1, BeiDou B1 |
| Время парения[2] | Парение без полезной нагрузки: 18 мин (при 30000 мАч и взлетной массой 50 кг) Парение и опрыскивание с полной полезной нагрузкой: 7 мин. (при 30000 мАч и взлетной массой 90 кг) Парение и разбрасывание с полной полезной нагрузкой: 6 минm (при 30000 мАч и взлетной массой 101 кг) |
| Макс. заданный радиус полета | 2000 м |
| Макс. допустимая скорость ветра | 6 м/сек |
| Размер статора | 100 × 33 мм |
|---|---|
| Вольто-скоростная характеристика двигателя | 48 об/мин/В |
| Мощность двигателя | 4000 Вт/ротор |
| Диаметр | 54 дюймов |
|---|---|
| Количество роторов | 8 |
| Емкость рабочего бака | Полная нагрузка 40 л |
|---|---|
| Рабочая нагрузка | Полная нагрузка 40 кг[1] |
| Модель опрыскивателя | LX8060SZ |
|---|---|
| Количество опрыскивателей | 2 |
| Размер капель | 50-300 μm |
| Макс. ширина эффективного опрыскивания[3] | 11 м (при относительной рабочей высоте 2,5 м и полетной скорости 7 м/сек) |
| Модель насоса | Лопастной насос с магнитным приводом |
|---|---|
| Макс. скорость потока | 6 л/мин * 2 |
| Применяемые материалы | Твердые сухие частицы диаметром от 0,5 до 5 мм |
|---|---|
| Объем бака разбрасывателя | 70 л |
| Внутренняя загрузка бака разбрасывателя | 50 кг[1] |
| Ширина разбрасывания системы[4] | 7 м |
| Рекомендуемый диапазон рабочих температур | От 0°C до 40°C |
| Номер модели | RD2484R |
|---|---|
| Отслеживание рельефа | Макс. наклон: 30° |
| Обход препятствий[5] | Расстояние обнаружения (по горизонтали): 1,5-50 м Угол обзора: 360° по горизонтали, ±45° по вертикали Рабочие условия: полет выше 1,5 м над препятствием на скорости не более 7 м/сек Безопасное расстояние: 2,5 м (расстояние между законцовкой пропеллера и препятствием, когда дрон зависает после торможения) Расстояние обнаружения: по горизонтали по всем направлениям; Расстояние обнаружения (сверху): 1,5-30 м Угол обзора: 45° Рабочие условия: Доступность при взлете, посадке и наборе высоты, если препятствие находится на высоте более 1,5 м над дроном. Безопасное расстояние: 2,5 м (расстояние между верхом дрона и препятствием, когда дрон зависает после торможения) Направление обнаружения: Вверх |
| Номер модели | RD2484B |
|---|---|
| Высота обнаружение[5] | Диапазон высот обнаружения: 1-45 м Фиксированный диапазон высоты: 1,5-30 м |
| Обход препятствий сзади[5] | Расстояние обнаружения (сзади): 1,5-30 м Угол обзора: ±60° по горизонтали, ±25° по вертикали Рабочие условия: Доступность при взлете, посадке и наборе высоты, если препятствие находится на расстоянии более 1,5 м позади дрона, скорость полета не превышает 7 м/сек Безопасное расстояние: 2,5 м (расстояние между законцовкой пропеллера и препятствием, когда дрон парит после торможения) Направление обнаружения: сзади |
| Диапазон измерения | 0,4-25 м |
|---|---|
| Скорость эффективного обнаружения | ≤7 м/сек |
| Угол обзора | По горизонтали: 90; По вертикали: 106° |
| Требования к рабочим условиям | Нормальное освещение с четкими текстурами поверхности |
| Рабочие частоты O3 Pro[6] | От 2,4000 до 2,4835 ГГц |
|---|---|
| Эффективное расстояние передачи сигнала O3 Pro | SRRC: 5 км MIC/KCC/CE: 4 км FCC: 7 км (при высоте полета дрона на уровне 2,5 м в условиях отсутствия препятствий и помех) |
| Протокол Wi-Fi | WIFI 6 |
| Рабочие частоты Wi-Fi[6] | От 2,4000 до 2,4835 ГГц |
| Протокол Bluetooth | Bluetooth 5.1 |
| Рабочие частоты Bluetooth | 2,4000-2,4835 ГГц |
| Системы навигации | GPS + Galileo + BeiDou |
| Дисплеи | 7,02 дюймов, сенсорный ЖК-дисплей с разрешением 1920 * 1200 и яркостью 1200 кд/м2 |
| Совместимые дроны | AGRAS T40, AGRAS T20P |
| Диапазон рабочих температур | От -20°C до 50°C |
| Диапазон температур хранения | От -30°C до 45°C (в течение одного месяца) От -30°C до 35°C (от одного до трех месяцев) От -30°C до 30°C (от трех месяцев до одного года) |
| Диапазон температур зарядки | 5° to 40°C |
| Время работы внутренней батареи | 3,3 часа |
| Время работы внешней батареи | 2,7 часа |
| Тип зарядки | Используйте зарядное устройство USB-C с максимальной номинальной мощностью 65 Вт и напряжением 20 В. Рекомендуется использовать портативное зарядное устройство DJI. |
| Время зарядки | 2 часа для двух батарей (внутренней и внешней) при использовании официального метода зарядки и отключенном дроне |
| Модель | BAX601-30000mAh-52.22V |
|---|---|
| Вес | Около 12 кг |
| Емкость | 30000 мАч |
| Напряжение | 52,22 В |
| Выходной канал | 1. Выход зарядки постоянного тока 42-59,92 В/9000 Вт 2. Блок питания для радиатора с воздушным охлаждением 12 В/6 A 3. Выход переменного тока 230 В/1500 Вт или 120 В/750 Вт[7]. |
|---|---|
| Время зарядки батареи | Полная зарядка одного аккумулятора (аккумулятор T40) занимает 9-12 минут. |
| Емкость бака для топлива | 30 л |
| Метод запуска | Запуск генератора с помощью однокнопочного пускового переключателя |
| Макс. мощность двигателя | 12000 Вт |
| Тип топлива | Неэтилированный бензин с октановым числом ≥91 (AKI ≥87) и содержанием спирта менее 10% |
| Эталонный расход топлива[8] | 500 мл/кВтч |
| Модель моторного масла | SJ 10W-40 |
[1] Данные были получены на уровне моря. Вес полезной нагрузки зависит от температуры окружающей среды и высоты над уровнем моря. Вес полезной нагрузки необходимо уменьшать на 10 кг на каждые 1000 м набора высоты. Приложение DJI Agras порекомендует вес полезной нагрузки в соответствии с текущим состоянием и окружением дрона. При добавлении материалов максимальный вес не должен превышать рекомендуемого значения, в противном случае безопасность полета может быть поставлена под угрозу.
[2] Время парения, измеренное на уровне моря при скорости ветра менее 3 м/с и температуре окружающей среды 25°C, при полном заряде батареи в начале полета и полетах до полного разряда батареи. Данные предназначены только для справки. В реальных условиях данные среды могут отличаться от лабораторных условий. Приведенные данные предназначены только для справки.
[3] Ширина распыления системы опрыскивания зависит от способа эксплуатации.
[4] Ширина разбрасывания системы разбрасывания зависит от способа эксплуатации.
[5] Эффективный диапазон обнаружения варьируется в зависимости от материала, положения, формы и других характеристик препятствия.
[6] В некоторых странах частоты 5,1 и 5,8 ГГц запрещены, либо частота 5,1 ГГц разрешена только для использования внутри помещений. Соблюдайте местные законы и правила.
[7] Фактическая мощность и напряжение могут отличаться в зависимости от местного законодательства.
[8] Данные получены при использовании бензина с октановым числом 92 на уровне моря при температуре окружающего воздуха 25°C при зарядке мощностью 9 кВт.
Термины HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress и HDMI Logos являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc.
Максимальная полетная высота: 100 м (зависит от местных законов и правил, которые необходимо предварительно изучить);
Максимальное расстояние для дистанционного управления: 2000 м;
Максимальная скорость полета 10 м/сек, максимальная рабочая скорость полета 10 м/сек;
Время парения: 18 минут (при 30000 мАч, взлетной массе 50 кг), 7 минут (при 30000 мАч, взлетной массе 90 кг), 6 минут (при 30000 мАч, взлетной массе 101 кг)
(*Время парения получено на высоте близкой к уровню моря при скорости ветра ниже 3 м/сек и температуре окружающей среды 25°C. Данные можно использовать только для справки. Актуальные окружающие условия могут отличаться от тех, которые были при испытаниях дрона. Используйте для работы реальные данные.)
В среднем дрон способен обработать 21,33 га в час.
*Данные получены при использовании AGRAS T40 и зависят от рабочих условий и параметров. Полетные данные для работы над полями риса: потребление 15 л/га, ширина опрыскивания 11 м, скорость полета 7 м/сек, высота 3 м.
1. Производительность в час увеличена до 21,33 га*, полезная нагрузка увеличена до 50 кг*, производительность разбрасывания - до 1,5 т в час*.
(*Актуальные параметры могут зависеть от рабочих условий и параметров. Полетные характеристики T40: потребление 15 л/га, ширина опрыскивания 11 м, полетная скорость 7 м/сек, высота полета 3 м.
*Данные получены на уровне моря. Вес полезной нагрузки во многом зависит от условий окружающей среды и высоты. На каждые 1000 м набора высоты необходимо снижать вес полезной нагрузки на 10 кг. Приложение DJI Agras порекомендует вес полезной нагрузки в соответствии с текущим положением и окружающими условиями. При добавлении материалов максимальный вес полезной нагрузки не должен превышать максимального веса, рекомендуемого производителем. В ином случае это может угрожать безопасности полетов.
* Данные получены при использовании в качестве удобрения мочевины и могут зависеть от рабочих условий и других параметров. Актуальные данные могут зависеть от вида работ. Полетные характеристики T40: потребление 149 кг/га, ширина разбрасывания 7 м, скорость полета 7 м/сек, высота полета 3 м, скорость вращения диска разбрасывания 1000 об/мин. Район тестирования без препятствий и помех с нормальным рельефом. Удобрения готовятся заранее и могут быть быстро загружены.)
2. AGRAS T40 оборудован радаром с активной фазированной решеткой и системой бинокулярного зрения. Встроенные функции позволяют улучшить обход дроном препятствий в сложных условиях, а также позволяют выполнять более плавное следование рельефу.
3. Двойная система мелкокапельного опрыскивания у AGRAS T40 оптимально подготовлена для разбрасывания порошкообразных веществ и может обрабатывать большие участки садов.
4. AGRAS T40 создает более сильный ветер с более глубоким проникающим эффектом во время обработки садов.
5. Дрон AGRAS T40 оборудован FPV-камерой высокого разрешения с настраиваемым углом подвеса, поддерживающими картографирование садов и полей.
Необходимо соблюдать расстояние минимум в 10 м.
Скорость вращения разбрызгивателя: 8000-16000 об/мин; Размер форсунки: 50-300 μm; есть 5 степеней настройки: очень большая, большая, средняя, маленькая и очень маленькая.
Да
Он имеет механическую конструкцию, требующую дополнительных датчиков.
1. Она поддерживает технологию обхода препятствий и парения в горизонтальном направлении и направлении вверх, а также обход препятствия перед носом дрона.
2. Она поддерживает точную фиксацию высоты дрона над поверхностью для выполнения различных работ.
1. Система бинокулярного зрения необходима для более плавного обхода препятствий и отслеживанию рельефа.
2. Радар с активной фазированной решеткой лучше подходит для обхода небольших препятствий: линий электропередач и ветвей деревьев.
3. Две системы дополняют друг друга и улучшают функционал по обнаружению и обходу препятствий, отслеживанию рельефа в сложных условиях.
По горизонтали: 1,5-50 м
Сверху: 1,5-30 м
Сзади: 1,5-30 м
Внизу: 1-45 м
Датчики системы бинокулярного зрения: 0.4-25 м
(*Актуальные диапазоны обнаружения могут отличаться в зависимости от материалов, положения, формы, местных требований и других факторов.)
Да.
(*Уклоны местности должны быть менее 15°.)
Нет. Компьютер не потребуется. Картографические планы можно составить, используя интеллектуальный пульт управления.
Нет. Подключение к интернету не требуется. Вы можете загрузить фотографии с помощью системы передачи изображений на интеллектуальный пульт управления, который сам в реальном режиме времени сделает работу по картографированию и планированию.
Да, так как дроны T30 и T10 могут летать по маршрутам над садами и полями. Перед каждой миссией проверяйте рабочие параметры: расстояние между посадками, разделение маршрутов и полетную скорость.
Например, на рисовых полях пульт дистанционного управления отображает 6,67 га за 10 минут. Эффективность операций по картографированию садов относительно низкая.
(*Время картографирования у пульта дистанционного управления может зависеть от версии прошивки, типа исследования и других факторов.)
Да. Он входит в стандартную комплектацию.
Да. Поддерживает выход переменного тока на 230 В с максимальной мощностью 1500 Вт или выход на 120 В с мощностью 750 Вт.
(*Актуальные мощность и напряжения могут различаться в зависимости от местных норм и правил.)
Да, если подключен к интеллектуальной полетной батарее.
500 мл/кВтч
(*Данные получены при использовании бензина с октановым числом 92 на высоте уровня моря при температуре окружающей среды 25°C при зарядке мощностью 9 кВт.)
Она может работать с сухими и твердыми частицами диаметром от 0,5 до 5 мм.
7 м
(*Ширина разбрасывания зависит от вида работ и параметров.)
Система полезной нагрузки получила модульную конструкцию, в которой систему разбрасывания можно легко демонтировать, чтобы избежать любого контакта с удобрениями, способными вызвать коррозию.
1. Входное отверстие бака расширено для ускорения загрузки и повышения эффективности работы.
2. Полезная нагрузка системы разбрасывания T40 увеличена до 50 кг.
1. Конструкция вала внутреннего вращения была улучшена, чтобы предотвратить запутывание.
2. Появилась легко открываемая дверца для быстрой очистки и технического обслуживания.
Срок работы внутренней батареи составляет 3,3 часа, а срок работы внешней батареи - 2,7 часа.
Нет. В стандартном комплекте его нет, поэтому его необходимо покупать отдельно.
Сельскохозяйственный дрон DJI Agras T40 революционной конструкцией спаренных двойных роторов. Такое решение помогает платформе нести полезную нагрузку для распыления весом до 40 кг[1] и полезную нагрузку для разбрасывания до 50 кг (70 л)[1]. Также дрон получил систему двойного распыления, совместимость с приложением DJI Terra, активный радар с фазированной решеткой и систему бинокулярного зрения. С помощью DJI Agras T40 вы можете решать множество задач: съемку, картографирование, опрыскивание и разбрасывание и многое другое. При этом возможности платформы помогают оператору добиваться максимальной точности и эффективности при выполнении сельскохозяйственных работ.
50 кг нагрузки для опрыскивания[1] 40 кг нагрузки для разбрасывания[1]
Радар с активной фазированной решеткой + система бинокулярного зрения
Двойная мелкокапельная система опрыскивания
Поддержка опрыскивания и разбрасывания с воздуха + картографирование с пульта
Защита основных модулей IPX6K[2]
EFI-генератор с экономией топлива в 15%[3]
21,3 га за 1 час[4]
4 га за 1 час[5]
1,5 т удобрений за 1 час [6]
Особенностью DJI Agras T40 является наличие сдвоенных парных роторов, которые позволяют увеличить полезную нагрузку на 30%. Поэтому максимальная полезная нагрузка возросла до 50 кг[1]. Но при всем этом складная конструкция корпуса уменьшила размер дрона при транспортировке, сделав его более удобным и портативным.
У DJI Agras T40 установлена система двойного распыления и лопастной насос с общей скоростью распыления 12 литров в минуту. Магнитный привод обеспечивает полную изоляцию двигателя от пестицидов, защищая от коррозии и увеличивая срок его эксплуатации. Система двойного распыления работает так, чтобы процесс обработки был равномерным и эффективным. Фирменный центробежный клапан предотвращает утечку и чрезмерное внесение удобрений. Конструкцию системы можно легко и быстро разобрать для очистки и технического обслуживания.
Радар с активной фазированной решеткой работает в комбинации с системой датчиков бинокулярного зрения. Они обеспечивают горизонтальное обнаружение препятствий на 360 градусов по всем направлениям. Это решение гарантирует высокий уровень безопасности. Дальность обнаружения до 50 м[8] помогает в интеллектуальном отслеживании рельефа местности, плавное масштабирование и обход многочисленных препятствий[9].
В DJI Agras T40 объединены несколько важных и полезных функций: картографирование, распыление и разбрасывание. Все это дополнено камерой, способной снимать в формате UHD и настраиваемым подвесом для упрощения работы оператора и видения им с воздуха того, что нужно. Изображения полей и садов можно получать в реальном режиме времени, а карты участков генерируются с помощью пульта дистанционного управления и мобильной станции D-RTK 2. Система автоматически определяет границы участков и препятствия. Это помогает быстрее планировать полетные маршруты над полями и холмистыми садами.
DJI разработала для Agras T40 новый многофункциональный инверторный генератор мощностью 12000 Вт с новой технологией электронного впрыска топлива (EFI) и 15-процентной его экономией[3]. Зарядная станция выдает переменный ток мощностью 1500 Вт, которого вполне достаточно для питания пульта дистанционного управления, водяного насоса, устройства перезарядки, освещения и других компонентов. Интеллектуальная полетная батарея емкостью 30000 мАч со стандартным радиатором воздушного охлаждения может работать достаточно долго и быстро охлаждаться.
[1] Данные были получены на уровне моря. Вес полезной нагрузки сильно зависит от температуры окружающей среды и высоты над уровнем моря. Вес полезной нагрузки необходимо уменьшать на 10 кг на каждые 1000 м подъема по высоте. Приложение DJI Agras порекомендует вес полезной нагрузки в соответствии с текущим состоянием и окружением дрона. При добавлении материалов максимальный вес не должен превышать рекомендуемого значения, в противном случае безопасность полета может быть поставлена под угрозу.
[2] Основные модули включают в себя: модуль авионики, радиочастотный модуль, коммутационную плату, плату распределения питания, электронный регулятор скорости, насос с магнитным приводом, систему двойного распыления, радар с активной фазированной решеткой, систему бинокулярного зрения, FPV-камеру UHD и дополнительный светодиодный свет. Класс защиты IPX6K не является постоянным и может снижаться со временем после длительного использования из-за старения и износа.
[3] При зарядке мощностью 9 кВт генератор EFI потребляет на 15% меньше топлива по сравнению с карбюраторным генератором.
[4] Данные зависят от рабочей среды и параметров. Параметры полета Т40: расход 15 л/га, ширина опрыскивания 11 м, скорость полета 7 м/с, высота полета 3 м.
[5] Данные зависят от рабочей среды и параметров. Параметры полета Т40: расход 75 л/га, ширина опрыскивания 4 м, скорость полета 3 м/с, высота полета 2 м.
[6] Данные были измерены с мочевиной и в зависимости от рабочей среды и параметров. Фактические данные могут отличаться в процессе эксплуатации. Параметры полета Т40: норма расхода 149 кг/га, ширина разбрасывания 7 м, скорость полета 7 м/с, высота полета 3 м, частота вращения разбрасывающего диска 1000 об/мин. Территория свободна от препятствий и имеет правильную форму рельефа. Удобрения готовятся заранее и могут быть быстро загружены.
[7] Мочевина, семена и корма имеют небольшую насыпную плотность. Объем их частиц массой 50 кг превысит 50 л.
[8] Эффективный диапазон обнаружения варьируется в зависимости от материала, положения, формы и других свойств препятствия. Пилоты всегда несут ответственность за безопасность полетов. Система обхода препятствий является лишь вспомогательным инструментом.
[9]Функция обхода предпочтительно должна использоваться в условиях с достаточным дневным освещением, наклоном менее 20 градусов, небольшими препятствиями и небольшим количеством электрических проводов. Эту функцию не рекомендуется использовать ночью, в дождливый день или вблизи большого количества электрических проводов.
[10] Время сопоставления пульта дистанционного управления, которое может зависеть от версии прошивки, типа съемки и других соответствующих факторов.
[11] Зарядка от 30% до 95%, при этом количество аккумуляторов, которые можно заряжать, зависит от уровня заряда аккумулятора, времени простоя, высоты над уровнем моря, температуры и других факторов.
[12] Зарядка с 30% до 95%. Факторы, влияющие на время зарядки: высота зарядной станции; температура элемента батареи находится в диапазоне от 15° до 70°C.
[13] На аккумуляторы распространяется гарантия до 1500 циклов зарядки или 12 месяцев, в зависимости от того, что закончится раньше.
| Общий вес | 38 кг (без батареи) 50 кг (с батареей) |
|---|---|
| Макс. взлетная масса[1] | Макс. взлетная масса для опрыскивания: 90 кг (над уровнем моря) Макс. взлетная масса для разбрасывания: 101 кг (на уровне моря) |
| Макс. размер по диагонали | 2184 мм |
| Размеры | 2800 × 3150 × 780 мм (лучи и пропеллеры свернуты) 1590 × 1930 × 780 мм (лучи развернуты, пропеллеры свернуты) 1125 × 750 × 850 мм (лучи свернуты) |
| Точность парения (при устойчивом сигнале навигационных систем) | С подключенным позиционированием по RTK: ±10 см по горизонтали, ±10 см по вертикали С отключенным позиционированием по RTK: ±60 см по горизонтали и ±30 см по вертикали (с подключенным радаром: ±10 см) |
| Рабочие частоты RTK/Навигационных систем (GNSS) | RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2, Galileo E1/E5 GNSS: GPS L1, GLONASS F1, Galileo E1, BeiDou B1 |
| Время парения[2] | Парение без полезной нагрузки: 18 мин (при 30000 мАч и взлетной массой 50 кг) Парение и опрыскивание с полной полезной нагрузкой: 7 мин. (при 30000 мАч и взлетной массой 90 кг) Парение и разбрасывание с полной полезной нагрузкой: 6 минm (при 30000 мАч и взлетной массой 101 кг) |
| Макс. заданный радиус полета | 2000 м |
| Макс. допустимая скорость ветра | 6 м/сек |
| Размер статора | 100 × 33 мм |
|---|---|
| Вольто-скоростная характеристика двигателя | 48 об/мин/В |
| Мощность двигателя | 4000 Вт/ротор |
| Диаметр | 54 дюймов |
|---|---|
| Количество роторов | 8 |
| Емкость рабочего бака | Полная нагрузка 40 л |
|---|---|
| Рабочая нагрузка | Полная нагрузка 40 кг[1] |
| Модель опрыскивателя | LX8060SZ |
|---|---|
| Количество опрыскивателей | 2 |
| Размер капель | 50-300 μm |
| Макс. ширина эффективного опрыскивания[3] | 11 м (при относительной рабочей высоте 2,5 м и полетной скорости 7 м/сек) |
| Модель насоса | Лопастной насос с магнитным приводом |
|---|---|
| Макс. скорость потока | 6 л/мин * 2 |
| Применяемые материалы | Твердые сухие частицы диаметром от 0,5 до 5 мм |
|---|---|
| Объем бака разбрасывателя | 70 л |
| Внутренняя загрузка бака разбрасывателя | 50 кг[1] |
| Ширина разбрасывания системы[4] | 7 м |
| Рекомендуемый диапазон рабочих температур | От 0°C до 40°C |
| Номер модели | RD2484R |
|---|---|
| Отслеживание рельефа | Макс. наклон: 30° |
| Обход препятствий[5] | Расстояние обнаружения (по горизонтали): 1,5-50 м Угол обзора: 360° по горизонтали, ±45° по вертикали Рабочие условия: полет выше 1,5 м над препятствием на скорости не более 7 м/сек Безопасное расстояние: 2,5 м (расстояние между законцовкой пропеллера и препятствием, когда дрон зависает после торможения) Расстояние обнаружения: по горизонтали по всем направлениям; Расстояние обнаружения (сверху): 1,5-30 м Угол обзора: 45° Рабочие условия: Доступность при взлете, посадке и наборе высоты, если препятствие находится на высоте более 1,5 м над дроном. Безопасное расстояние: 2,5 м (расстояние между верхом дрона и препятствием, когда дрон зависает после торможения) Направление обнаружения: Вверх |
| Номер модели | RD2484B |
|---|---|
| Высота обнаружение[5] | Диапазон высот обнаружения: 1-45 м Фиксированный диапазон высоты: 1,5-30 м |
| Обход препятствий сзади[5] | Расстояние обнаружения (сзади): 1,5-30 м Угол обзора: ±60° по горизонтали, ±25° по вертикали Рабочие условия: Доступность при взлете, посадке и наборе высоты, если препятствие находится на расстоянии более 1,5 м позади дрона, скорость полета не превышает 7 м/сек Безопасное расстояние: 2,5 м (расстояние между законцовкой пропеллера и препятствием, когда дрон парит после торможения) Направление обнаружения: сзади |
| Диапазон измерения | 0,4-25 м |
|---|---|
| Скорость эффективного обнаружения | ≤7 м/сек |
| Угол обзора | По горизонтали: 90; По вертикали: 106° |
| Требования к рабочим условиям | Нормальное освещение с четкими текстурами поверхности |
| Рабочие частоты O3 Pro[6] | От 2,4000 до 2,4835 ГГц |
|---|---|
| Эффективное расстояние передачи сигнала O3 Pro | SRRC: 5 км MIC/KCC/CE: 4 км FCC: 7 км (при высоте полета дрона на уровне 2,5 м в условиях отсутствия препятствий и помех) |
| Протокол Wi-Fi | WIFI 6 |
| Рабочие частоты Wi-Fi[6] | От 2,4000 до 2,4835 ГГц |
| Протокол Bluetooth | Bluetooth 5.1 |
| Рабочие частоты Bluetooth | 2,4000-2,4835 ГГц |
| Системы навигации | GPS + Galileo + BeiDou |
| Дисплеи | 7,02 дюймов, сенсорный ЖК-дисплей с разрешением 1920 * 1200 и яркостью 1200 кд/м2 |
| Совместимые дроны | AGRAS T40, AGRAS T20P |
| Диапазон рабочих температур | От -20°C до 50°C |
| Диапазон температур хранения | От -30°C до 45°C (в течение одного месяца) От -30°C до 35°C (от одного до трех месяцев) От -30°C до 30°C (от трех месяцев до одного года) |
| Диапазон температур зарядки | 5° to 40°C |
| Время работы внутренней батареи | 3,3 часа |
| Время работы внешней батареи | 2,7 часа |
| Тип зарядки | Используйте зарядное устройство USB-C с максимальной номинальной мощностью 65 Вт и напряжением 20 В. Рекомендуется использовать портативное зарядное устройство DJI. |
| Время зарядки | 2 часа для двух батарей (внутренней и внешней) при использовании официального метода зарядки и отключенном дроне |
| Модель | BAX601-30000mAh-52.22V |
|---|---|
| Вес | Около 12 кг |
| Емкость | 30000 мАч |
| Напряжение | 52,22 В |
| Выходной канал | 1. Выход зарядки постоянного тока 42-59,92 В/9000 Вт 2. Блок питания для радиатора с воздушным охлаждением 12 В/6 A 3. Выход переменного тока 230 В/1500 Вт или 120 В/750 Вт[7]. |
|---|---|
| Время зарядки батареи | Полная зарядка одного аккумулятора (аккумулятор T40) занимает 9-12 минут. |
| Емкость бака для топлива | 30 л |
| Метод запуска | Запуск генератора с помощью однокнопочного пускового переключателя |
| Макс. мощность двигателя | 12000 Вт |
| Тип топлива | Неэтилированный бензин с октановым числом ≥91 (AKI ≥87) и содержанием спирта менее 10% |
| Эталонный расход топлива[8] | 500 мл/кВтч |
| Модель моторного масла | SJ 10W-40 |
[1] Данные были получены на уровне моря. Вес полезной нагрузки зависит от температуры окружающей среды и высоты над уровнем моря. Вес полезной нагрузки необходимо уменьшать на 10 кг на каждые 1000 м набора высоты. Приложение DJI Agras порекомендует вес полезной нагрузки в соответствии с текущим состоянием и окружением дрона. При добавлении материалов максимальный вес не должен превышать рекомендуемого значения, в противном случае безопасность полета может быть поставлена под угрозу.
[2] Время парения, измеренное на уровне моря при скорости ветра менее 3 м/с и температуре окружающей среды 25°C, при полном заряде батареи в начале полета и полетах до полного разряда батареи. Данные предназначены только для справки. В реальных условиях данные среды могут отличаться от лабораторных условий. Приведенные данные предназначены только для справки.
[3] Ширина распыления системы опрыскивания зависит от способа эксплуатации.
[4] Ширина разбрасывания системы разбрасывания зависит от способа эксплуатации.
[5] Эффективный диапазон обнаружения варьируется в зависимости от материала, положения, формы и других характеристик препятствия.
[6] В некоторых странах частоты 5,1 и 5,8 ГГц запрещены, либо частота 5,1 ГГц разрешена только для использования внутри помещений. Соблюдайте местные законы и правила.
[7] Фактическая мощность и напряжение могут отличаться в зависимости от местного законодательства.
[8] Данные получены при использовании бензина с октановым числом 92 на уровне моря при температуре окружающего воздуха 25°C при зарядке мощностью 9 кВт.
Термины HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress и HDMI Logos являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc.
Максимальная полетная высота: 100 м (зависит от местных законов и правил, которые необходимо предварительно изучить);
Максимальное расстояние для дистанционного управления: 2000 м;
Максимальная скорость полета 10 м/сек, максимальная рабочая скорость полета 10 м/сек;
Время парения: 18 минут (при 30000 мАч, взлетной массе 50 кг), 7 минут (при 30000 мАч, взлетной массе 90 кг), 6 минут (при 30000 мАч, взлетной массе 101 кг)
(*Время парения получено на высоте близкой к уровню моря при скорости ветра ниже 3 м/сек и температуре окружающей среды 25°C. Данные можно использовать только для справки. Актуальные окружающие условия могут отличаться от тех, которые были при испытаниях дрона. Используйте для работы реальные данные.)
В среднем дрон способен обработать 21,33 га в час.
*Данные получены при использовании AGRAS T40 и зависят от рабочих условий и параметров. Полетные данные для работы над полями риса: потребление 15 л/га, ширина опрыскивания 11 м, скорость полета 7 м/сек, высота 3 м.
1. Производительность в час увеличена до 21,33 га*, полезная нагрузка увеличена до 50 кг*, производительность разбрасывания - до 1,5 т в час*.
(*Актуальные параметры могут зависеть от рабочих условий и параметров. Полетные характеристики T40: потребление 15 л/га, ширина опрыскивания 11 м, полетная скорость 7 м/сек, высота полета 3 м.
*Данные получены на уровне моря. Вес полезной нагрузки во многом зависит от условий окружающей среды и высоты. На каждые 1000 м набора высоты необходимо снижать вес полезной нагрузки на 10 кг. Приложение DJI Agras порекомендует вес полезной нагрузки в соответствии с текущим положением и окружающими условиями. При добавлении материалов максимальный вес полезной нагрузки не должен превышать максимального веса, рекомендуемого производителем. В ином случае это может угрожать безопасности полетов.
* Данные получены при использовании в качестве удобрения мочевины и могут зависеть от рабочих условий и других параметров. Актуальные данные могут зависеть от вида работ. Полетные характеристики T40: потребление 149 кг/га, ширина разбрасывания 7 м, скорость полета 7 м/сек, высота полета 3 м, скорость вращения диска разбрасывания 1000 об/мин. Район тестирования без препятствий и помех с нормальным рельефом. Удобрения готовятся заранее и могут быть быстро загружены.)
2. AGRAS T40 оборудован радаром с активной фазированной решеткой и системой бинокулярного зрения. Встроенные функции позволяют улучшить обход дроном препятствий в сложных условиях, а также позволяют выполнять более плавное следование рельефу.
3. Двойная система мелкокапельного опрыскивания у AGRAS T40 оптимально подготовлена для разбрасывания порошкообразных веществ и может обрабатывать большие участки садов.
4. AGRAS T40 создает более сильный ветер с более глубоким проникающим эффектом во время обработки садов.
5. Дрон AGRAS T40 оборудован FPV-камерой высокого разрешения с настраиваемым углом подвеса, поддерживающими картографирование садов и полей.
Необходимо соблюдать расстояние минимум в 10 м.
Скорость вращения разбрызгивателя: 8000-16000 об/мин; Размер форсунки: 50-300 μm; есть 5 степеней настройки: очень большая, большая, средняя, маленькая и очень маленькая.
Да
Он имеет механическую конструкцию, требующую дополнительных датчиков.
1. Она поддерживает технологию обхода препятствий и парения в горизонтальном направлении и направлении вверх, а также обход препятствия перед носом дрона.
2. Она поддерживает точную фиксацию высоты дрона над поверхностью для выполнения различных работ.
1. Система бинокулярного зрения необходима для более плавного обхода препятствий и отслеживанию рельефа.
2. Радар с активной фазированной решеткой лучше подходит для обхода небольших препятствий: линий электропередач и ветвей деревьев.
3. Две системы дополняют друг друга и улучшают функционал по обнаружению и обходу препятствий, отслеживанию рельефа в сложных условиях.
По горизонтали: 1,5-50 м
Сверху: 1,5-30 м
Сзади: 1,5-30 м
Внизу: 1-45 м
Датчики системы бинокулярного зрения: 0.4-25 м
(*Актуальные диапазоны обнаружения могут отличаться в зависимости от материалов, положения, формы, местных требований и других факторов.)
Да.
(*Уклоны местности должны быть менее 15°.)
Нет. Компьютер не потребуется. Картографические планы можно составить, используя интеллектуальный пульт управления.
Нет. Подключение к интернету не требуется. Вы можете загрузить фотографии с помощью системы передачи изображений на интеллектуальный пульт управления, который сам в реальном режиме времени сделает работу по картографированию и планированию.
Да, так как дроны T30 и T10 могут летать по маршрутам над садами и полями. Перед каждой миссией проверяйте рабочие параметры: расстояние между посадками, разделение маршрутов и полетную скорость.
Например, на рисовых полях пульт дистанционного управления отображает 6,67 га за 10 минут. Эффективность операций по картографированию садов относительно низкая.
(*Время картографирования у пульта дистанционного управления может зависеть от версии прошивки, типа исследования и других факторов.)
Да. Он входит в стандартную комплектацию.
Да. Поддерживает выход переменного тока на 230 В с максимальной мощностью 1500 Вт или выход на 120 В с мощностью 750 Вт.
(*Актуальные мощность и напряжения могут различаться в зависимости от местных норм и правил.)
Да, если подключен к интеллектуальной полетной батарее.
500 мл/кВтч
(*Данные получены при использовании бензина с октановым числом 92 на высоте уровня моря при температуре окружающей среды 25°C при зарядке мощностью 9 кВт.)
Она может работать с сухими и твердыми частицами диаметром от 0,5 до 5 мм.
7 м
(*Ширина разбрасывания зависит от вида работ и параметров.)
Система полезной нагрузки получила модульную конструкцию, в которой систему разбрасывания можно легко демонтировать, чтобы избежать любого контакта с удобрениями, способными вызвать коррозию.
1. Входное отверстие бака расширено для ускорения загрузки и повышения эффективности работы.
2. Полезная нагрузка системы разбрасывания T40 увеличена до 50 кг.
1. Конструкция вала внутреннего вращения была улучшена, чтобы предотвратить запутывание.
2. Появилась легко открываемая дверца для быстрой очистки и технического обслуживания.
Срок работы внутренней батареи составляет 3,3 часа, а срок работы внешней батареи - 2,7 часа.
Нет. В стандартном комплекте его нет, поэтому его необходимо покупать отдельно.
