Общие характеристики

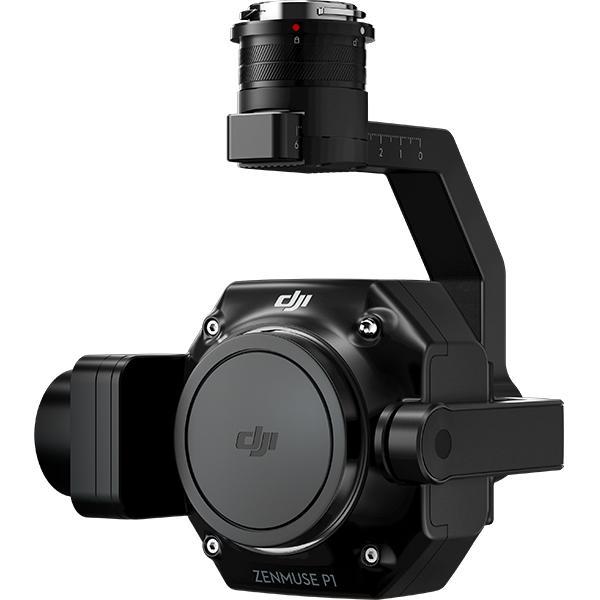

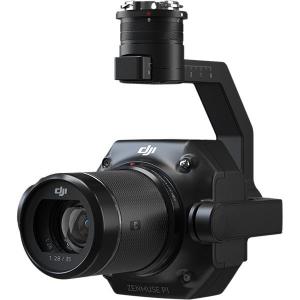

1. Каковы параметры разрешения фотографий, созданных камерой Zenmuse P1?

Съемочный комплекс обладает возможность создавать фотографии в разрешении 8192 х 5460 или около 45 мегапикселей.

2. Какие форматы фотоизображений и видео поддерживаются камерой Zenmuse P1?

У Zenmuse P1 имеется поддержка следующих форматов фото и видео:

• Фотографии: JPEG, JPEG+DNG;
• Видео: MP4.

3. Какова длительность самого короткого интервала непрерывной съемки у Zenmuse P1?

Параметры самого короткого интервала непрерывной съемки составляют у P1 0,7 секунды.

4. Каковы параметры скорости механического затвора камеры P1?

1/2000 с - 1/8 с.

5. Каков размер одного пикселя у P1?

Параметры одного пикселя камеры P1 составляют 4,4 μm.

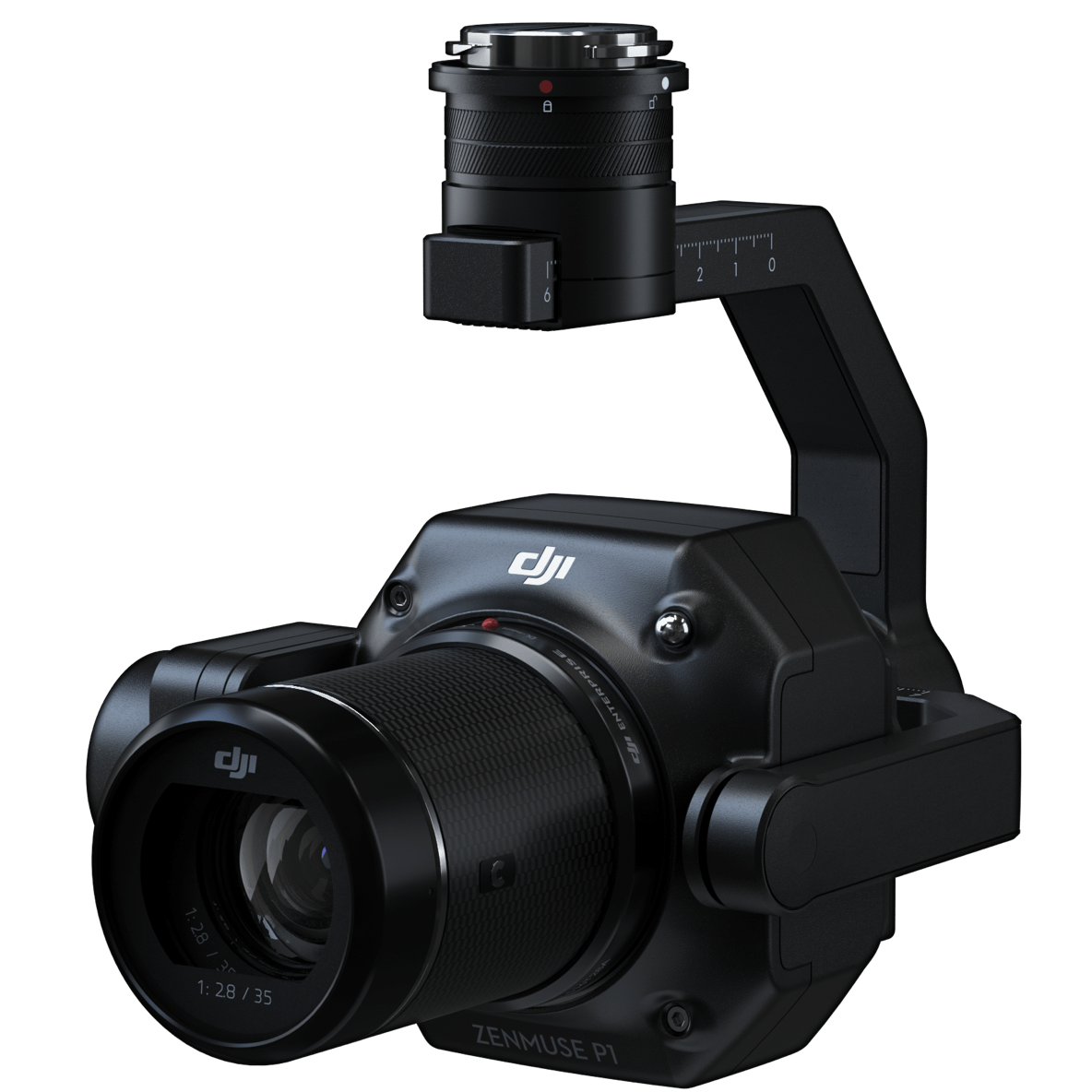

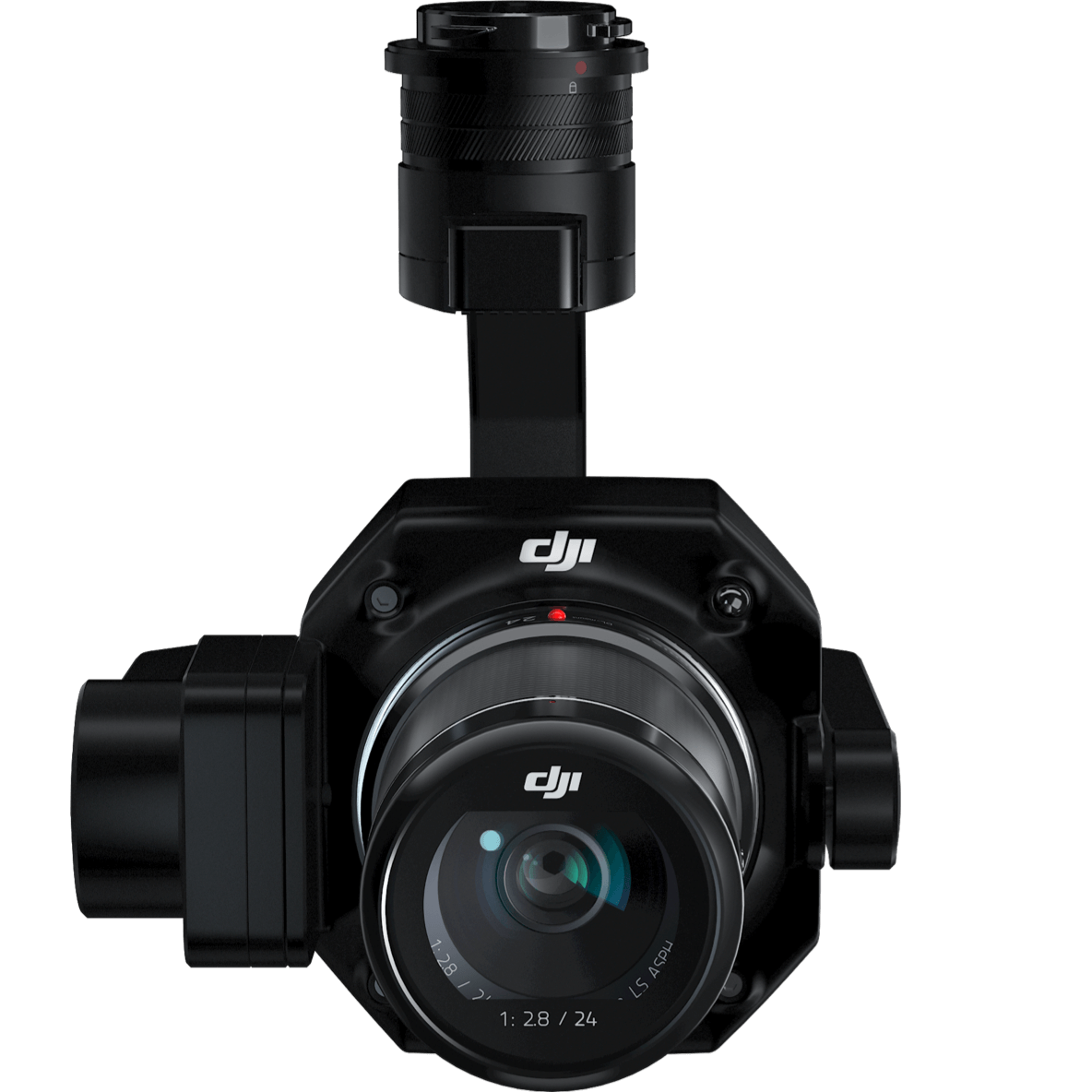

6. Какие объективы можно устанавливать на камеру P1?

Вы можете использовать для работы с камерой P1 объективы 24 мм, 35 мм и 50 мм с креплением типа DL.

7. Можно ли устанавливать на камеру P1 объективы других модификаций?

Нет, так как в настоящее время конструкция P1 позволяет использовать с камерой только 3 модели промышленных объективов. Эти устройства оптимально подходят для геодезических исследований и топографии, включая запись оптических параметров, запись производительности объектива и индикацию. При установке на камеру P1 объективы с другими DL-креплениями способны создавать фото и видео в ручном режиме. Однако они не подходят для геодезии и топографии.

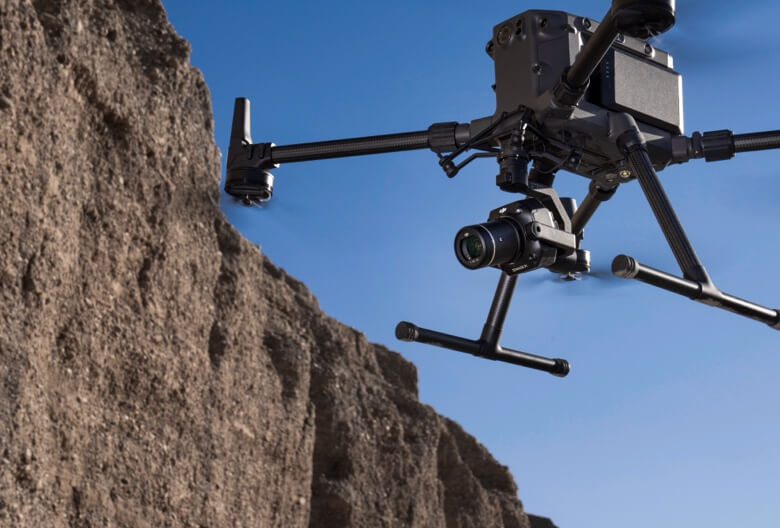

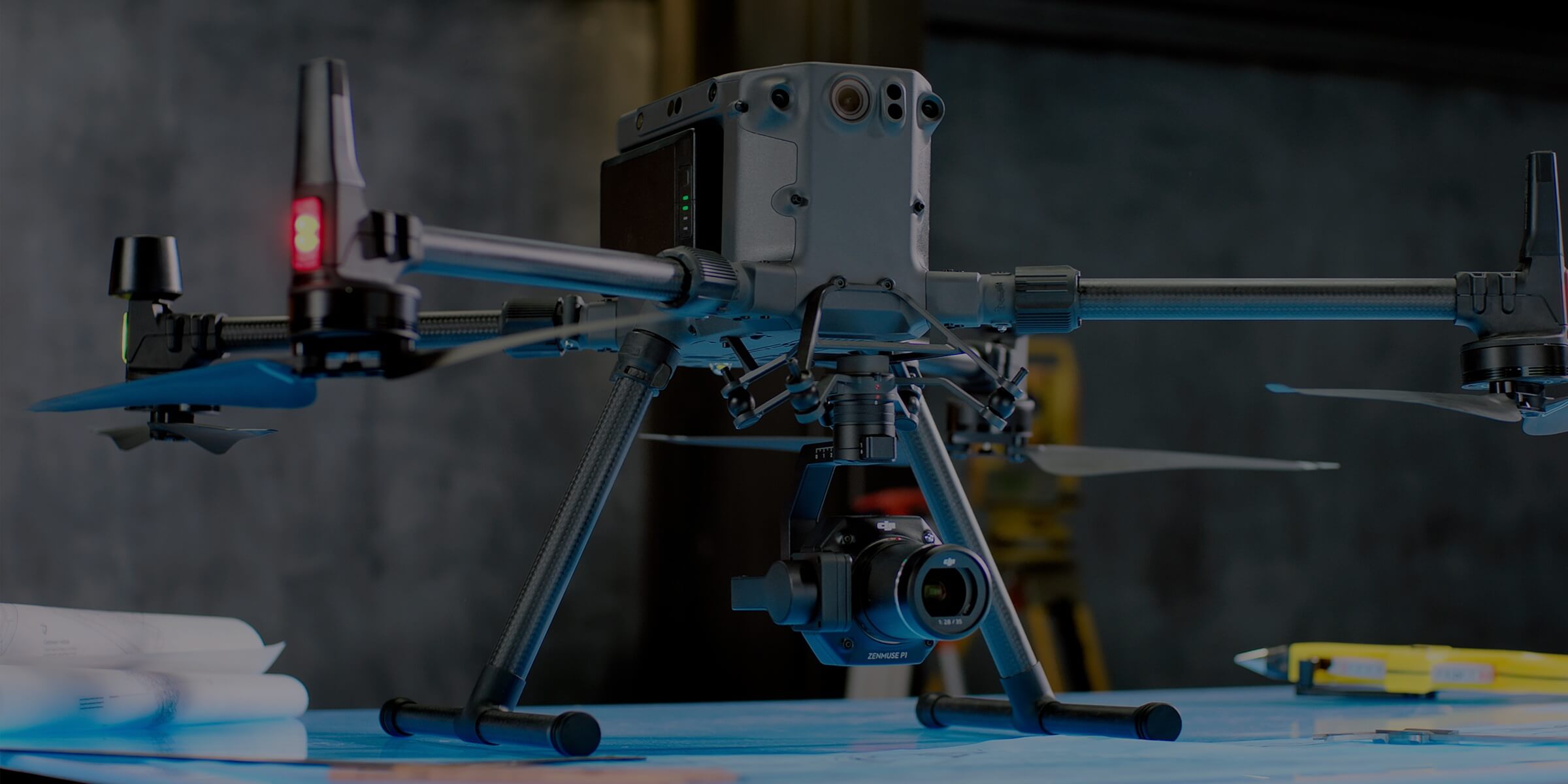

8. Для каких дронов подойдет камера P1? Какой порт подвеса следует использовать для установки?

В настоящее время камера Р1 может устанавливать исключительно на квадрокоптер M300 RTK. Если вы используете камеру в режиме единственной полезной нагрузки на дроне М300, то для ее установки следует использовать только порт №1 подвеса.

8. Для каких дронов подойдет камера P1? Какой порт подвеса следует использовать для установки?

В настоящее время камера Р1 может устанавливать исключительно на квадрокоптер M300 RTK. Если вы используете камеру в режиме единственной полезной нагрузки на дроне М300, то для ее установки следует использовать только порт №1 подвеса.

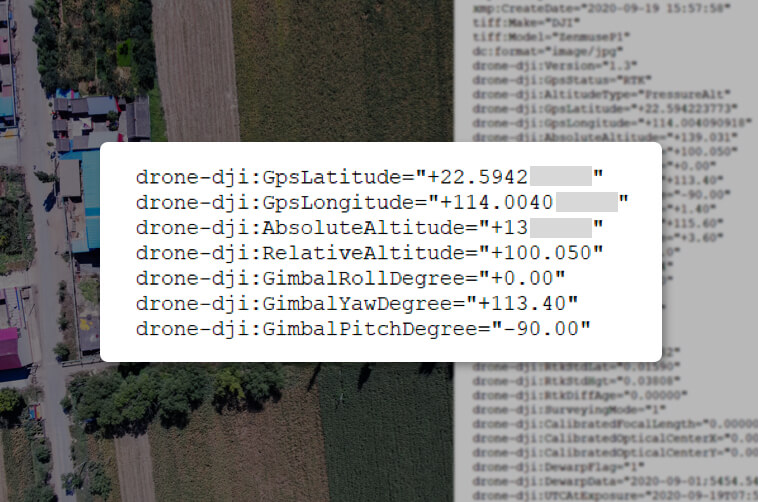

9. Какое положение записывается в кадре при фотографировании камерой P1?

На фотографиях, создаваемых камерой P1 записывается положение выходного зрачка в центре объектива камеры.

10. Как функционирует режим съемки Smart Oblique?

В режиме Smart Oblique камеры P1 используется следующий порядок съемки: надир, спереди, слева, сзади и справа. Это оптимальный порядок съемки, если вы собираете данные методом перспективной фотограмметрии.

11. Каковы параметры угла наклона камеры Р1 в режиме съемки Smart Oblique?

Во время съемки в режиме Smart Oblique диапазон наклона камеры составляет от -60° до -90°.

12. Каково отношение между разрешением снимка (GSD) при сборе данных с помощью P1 и высотой полета дрона?

Отношение между GSD и высотой полета зависит и определяется моделью объектива. Например:

• объектив 24 мм: GSD=H/55
• объектив 35 мм: GSD=H/80
• объектив 50 мм: GSD=H/120

Где GSD выражается в сантиметрах (см), а целевое расстояние (H) - в метрах (м).

13. Имеется ли у объектива функция масштабирования? Как управлять фокусировкой во время полетной миссии?

Нет. В настоящее время функции масштабирования у совместимых объективов нет. Во время полета по маршруту (режим Rout) можно использовать автофокус. Ручное управление фокусировкой необходимо при полетах в ручном режиме (Manual mode).

14. В чем суть режима Low-noise High-sensitivity в камере P1?

Режим низкого шума (Low-noise) и высокой чувствительности (high-sensitivity) в камере P1 поможет повысить чувствительность камеры (ISO) и одновременно снизить шумы.

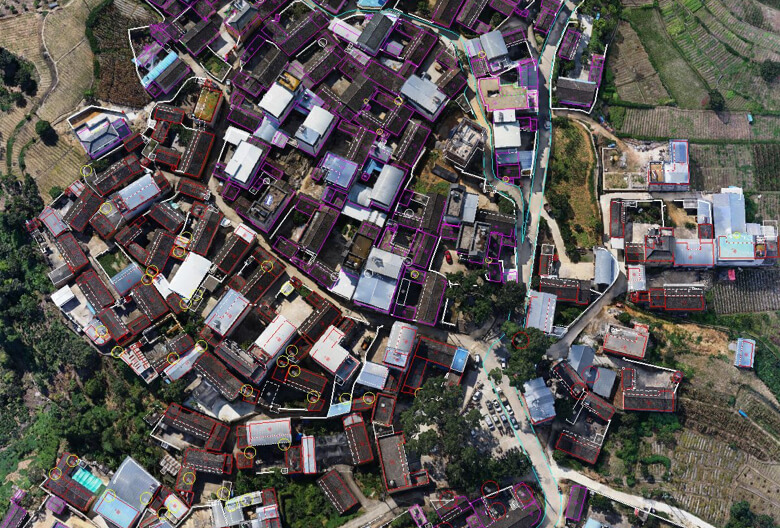

15. Для каких геодезических и топографических задач можно использовать P1?

Камеру P1 можно использовать для самых разных геодезических и топографических задач, включая:

• двухмерную ортомозаику;
• трехмерную перспективную съемку;
• детальное моделирование;
• топографию в реальном режиме времени.

16. Что включает отчет о полевых исследованиях?

После завершения полетной миссии для оперативного подтверждения качества собранных данных генерируется отчет о полевых исследования. В него входит следующая информация:

• место съемки каждого фото;
• число фотографий;
• данные RTK о позиционировании и точности местоположения.

17. Какие данные записывает система управления диагностикой полезной нагрузки?

В приложении DJI Pilot камеру P1 подключают к системе управления диагностикой полезной нагрузки, которая в свою очередь записывает следующие данные:

• время обслуживания устройств;
• хронологию поломок;
• счетчик использования затвора;
• счетчик колебаний стабилизатора.

Затем для улучшения работоспособности формируются данные о дефектах и их устранении.

18. Имеется ли у M300 RTK поддержка постобработки PPK, если используется камера P1?

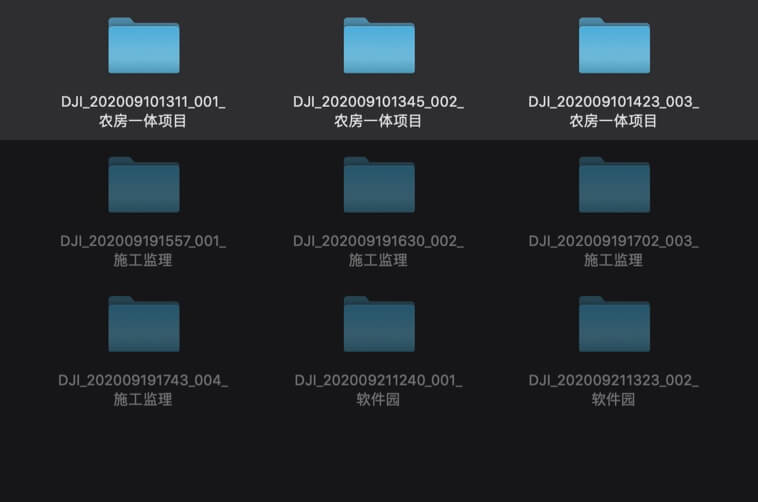

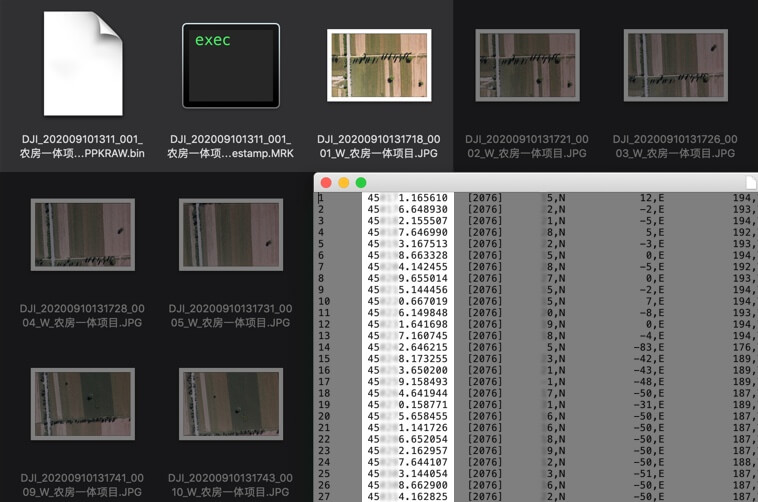

Да. В папке задач сохраняются фотографии, первоначальные данные наблюдений GNSS и файлы TimeStamps.MRK. Все они используются для расчетов при постобработке PPK.

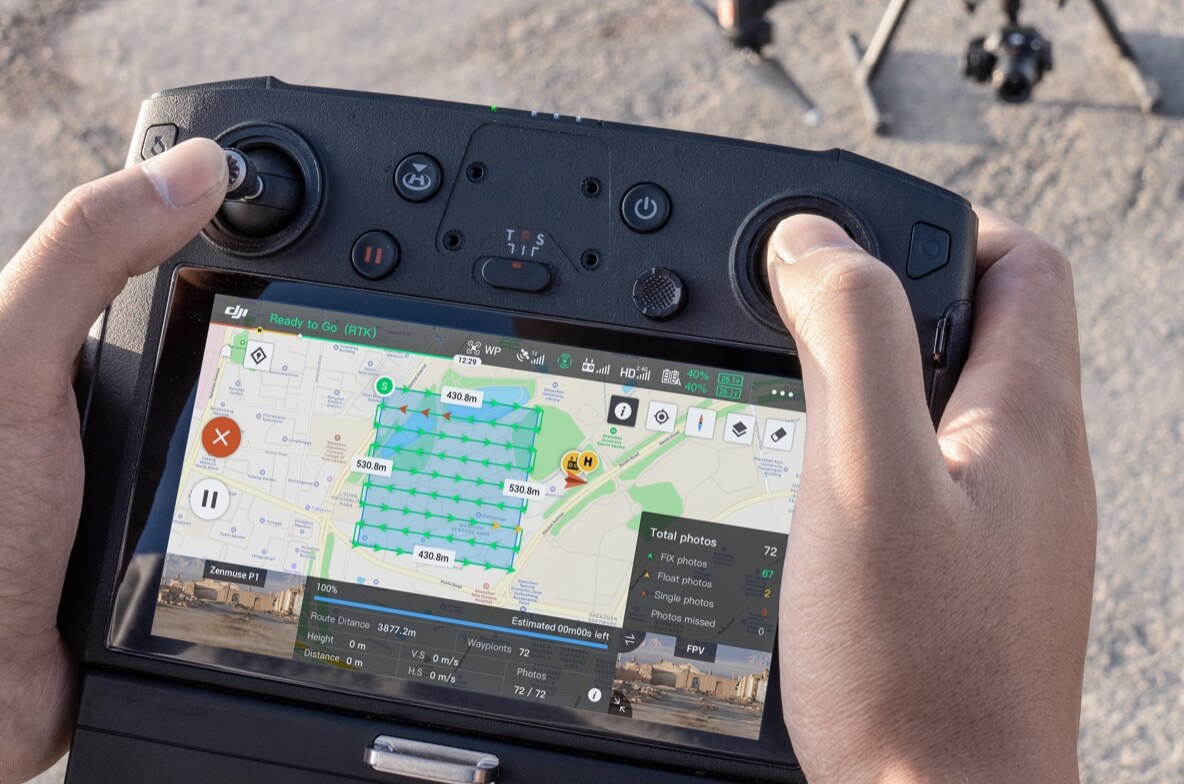

19. Какие приложения можно использовать для геодезических исследований с помощью M300 RTK и P1?

В настоящее время только DJI Pilot.

20. В каких режимах может работать камера P1?

Камера Zenmuse P1 поддерживает следующие рабочие режимы:

• Фотосъемка с воздуха (Aerial photography);
• Перспективная фотосъемка (Oblique photography);
• Картографическая миссия в коридоре (Corridor mapping flight);
• Полет по маршрутным точкам (Waypoint flight);
• Ручная съемка (Manual operation).

21. Каковы функции TimeSync 2.0 при использовании M300 RTK и P1 для геодезических задач?

Вам доступны следующие функции TimeSync 2.0:

• вывод интервала времени экспозиции в микросекундах;
• синхронизация времени для камеры, подвеса, системы управления полетом и RTK;
• Совершенно новая функция компенсации положения и ориентации, которая записывает точные данные о положениях выходного зрачка камеры во время фотографирования на основе положения и ориентации дрона, а также стабилизатора.
