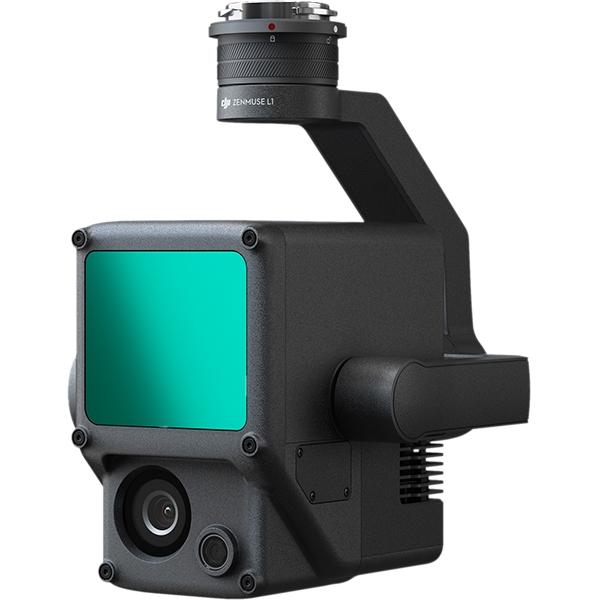

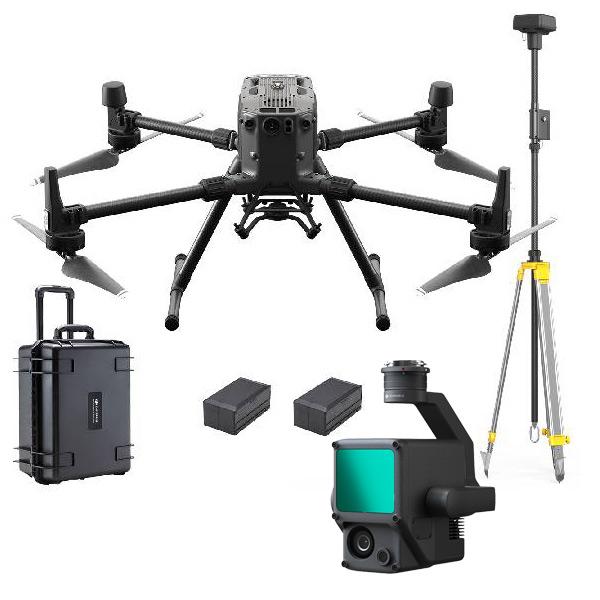

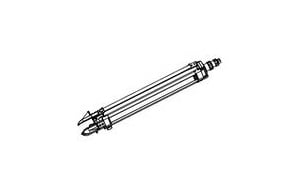

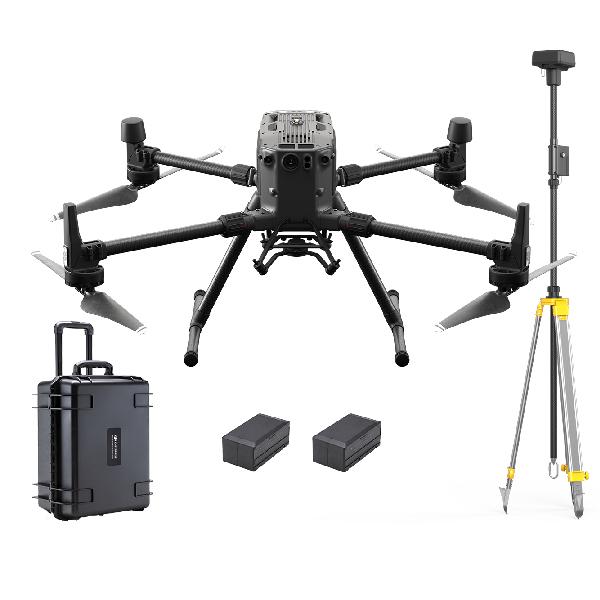

Комплект с лидаром Matrice 300 RTK Combo + Мобильная станция D-RTK 2 + штатив D-RTK 2 + Zenmuse L1

MATRICE 300 RTK

Универсальный рабочий инструмент цифровой эпохи

Новый стандарт в промышленной беспилотной авиации

Новое слово в производстве промышленных дронов

Matrice 300 RTK - это новейшая коммерческая платформа DJI, в которой было реализовано множество концепций современного авиастроения и производства беспилотных систем. Этот квадрокоптер превосходит все прежние подобные разработки в своем классе, предлагая своим владельцам до 55 минут полетного времени, более продвинутую интеллектуальную систему, обнаружение препятствий по шести направлениям и более точное позиционирование, но не только. M300 RTK - это действительно новый стандарт в проектировании промышленных беспилотников, в котором сочетаются интеллект, высокая производительность и невероятная надежность.

Улучшенные полетные характеристики

Промышленные дроны должны обладать мощной силовой установкой и прочным корпусом. В Matrice 300 RTK были внесены усовершенствования в конструкцию корпуса и возможности силовой установки, чтобы обеспечить большую стабильность во время полета и повышенную производительность при выполнении рабочих задач, причем даже если полетная миссия осуществляется в суровых условиях. Полетное время дрона теперь составляет на максимуме 55 минут. Аппарат может подниматься на высоту до 7 км со скоростью взлета до 23 м/сек.

Усовершенствованная система передачи данных

Помимо силовой установки DJI полностью обновила промышленную версию системы OcuSync. Теперь она обеспечивает передачу данных на расстоянии до 15 км и поддерживает трехканальную передачу видео в формате 1080p (три канала можно использовать только при работе двух операторов с двумя пультами управления). При этом высокий уровень защищенности при передаче данных поддерживается благодаря системе шифрования AES-256.

Гибкость установки полезной нагрузки

Перед владельцами M300 RTK не стоит проблема, как приспособить свой дрон к задачам полетной миссии. Конструкция дрона обеспечивает установку до трех камер в нижней и верхней плоскости. А общий максимальный вес полезной нагрузки может составлять до 2,7 кг. Все это позволяет вам гибко реагировать на вновь возникающие задачи или сложные случаи.

Двойная нагрузка

Вы можете установить два подвеса внизу под корпусом и одни подвес вверху над корпусом Matrice 300 RTK.

Одинарная нагрузка

В большинстве не только стандартных, но и уникальных ситуаций вполне достаточно одного подвеса с камерой или другим устройством. Все это можно установить внизу под корпусом Matrice 300 RTK.

Тройная нагрузка

Этот вариант полезной нагрузки предоставляет самые широкие возможности для выполнения задач с помощью Matrice 300 RTK, ведь вы сможете установить сразу три устройства: одно наверху и два внизу.

Умные проверки

Теперь проведение инспекций различных промышленных объектов и инфраструктуры становится еще проще, эффективнее и дешевле. Для этого вы можете использовать весь потенциал и интеллектуальные функции Matrice 300 RTK.

Запись миссии в реальном режиме времени

Теперь пользователи могут автоматизировать будущие миссии за счет новой функции записи действий во время текущей миссии: полета и маневров дрона, ориентации подвеса, работы камеры и уровней зума объектива. Все записи сохраняются в файлах шаблона миссии, на основе которого и можно будет планировать следующие проекты.

Выборочные проверки с искусственным интеллектом

Регулярные проверки оборудования и промышленных объектов довольно затратны по времени и силам. С помощью искусственного интеллекта на борту Matrice 300 RTK вы сможете автоматизировать эти процессы, так как ИИ способен распознавать нужные вам объекты и каждый раз правильно идентифицировать их во время следующих автоматизированных миссий. Это помогает гарантировать упорядоченную проверку и съемку.

Waypoints 2.0

Эта функция поможет вам создавать до 65 535 маршрутных точек и запланировать сразу несколько действий для них, а также для тех полезных нагрузок, которые имеются на дроне. При этом планирование возможно для разного количества полезных нагрузок, включая оборудование от сторонних производителей, интегрированное в систему DJI. Чтобы гарантировать максимальную гибкость и эффективность любой миссии, можно воспользоваться функцией планирования полетного маршрута.

Умный ориентир и отслеживание

Функции Smart PinPoint и Smart Track помогут пользователям эффективнее решать сложные задачи. Учтите только, что упомянутые интеллектуальные режимы поддерживаются дроном только в том случае, если на нем установлена полезная нагрузка в виде одной из камер серии Zenmuse H20.

Ориентир

PinPoint (“Ориентир”) - эта функция, которая позволяет вам быстрым касанием отмечать любой объект в поле видимости на дисплее, чтобы алгоритмы датчика немедленно показали вам координаты нужной точки.

Умное отслеживание

Smart Track (“Умное отслеживание”) еще одна интеллектуальная функция, которая помогает определять и отслеживать движущиеся объекты: людей, транспорт, речные и морские суда. При этом можно воспользоваться преимуществами функции автоматического зуммирования, чтобы камера могла постоянно контролировать динамический объект.

Демонстрация на несколько дисплеев

Функция “Location Sharing” при работающем режиме PinPoint или SmartTrack позволяет показать местоположение объекта с камеры дрона на нескольких дисплеях. В качестве дисплеев могут использовать пульты дистанционного управления нескольких операторов или же средства вывода визуальной информации. В последнем случае операция выполняется с помощью онлайн-платформ, например, DJI FlightHub.

Улучшенный двойной контроль

Обновленное оборудование Matrice 300 RTK поможет легко управлять работой дрона и его полезной нагрузки. Теперь два пульта управления имеют равные права, поэтому любой оператор может получить контроль над беспилотником или его камерой (или иным типом полезной нагрузки). Процедура выполняется проще простого: одним нажатием. Такая операция поможет решать сложные задачи и повышать гибкость выполнения различных операций.

Мощная и надежная визуальная система

Безопасность управления и полета Matrice 300 RTK стала выше за счет установки датчиков, работающих по всем 6 сторонам дрона. Беспилотник оборудован не только датчиками двойного зрения, но и датчиками времени полета, чтобы гарантировать максимальный уровень обнаружения препятствий в диапазоне до 40 м. Помимо этого у пользователей появилась возможность настроить чувствительность датчиков дрона с помощью приложения DJI Pilot. Такая система обеспечивает безопасность полетов и выполнение миссии даже в сложных условиях.

Профессиональная техподдержка для вашего флота дронов

Новая интегрированная система контроля и диагностики отображает текущее состояние всех систем, журналы уведомлений и краткое руководство по устранению неполадок. В систему также входят журналы полетов, продолжительность и общее расстояние полетов дрона во время эксплуатации, а также советы по уходу и обслуживанию беспилотника.

Система резервирования для повышения безопасности

В Matrice 300 RTK унаследовал от предшественников встроенную технологию резервирования, когда ключевые модули, отвечающие за стабильность и безопасность полета, дублируются, чтобы в сложных ситуациях операторы смогли продолжить полетное задание или же безопасно завершить полет и посадить дрон без происшествий.

Летающая платформа

1. Возможна ли замена одинарного разъема для установки подвеса на двойной?

Такая возможность существует. Если вы решили заменить один тип разъема на другой, то предварительно выключите летательный аппарат и снимите полетный аккумулятор. Это необходимо сделать в целях вашей безопасности.

2. Какой степенью защиты в соответствии с международными требованиями обладает Matrice 300 RTK? Допускает ли он работу квадрокоптера во время осадков?

DJI сконструировала корпус Matrice 300 RTK таким образом, чтобы степень его защиты отвечала международному классу IP45. Тем не менее, следует принимать в расчет сроки эксплуатации и уровень износа корпуса. По мере увеличения того и другого параметра, степень защищенности падает. Вы можете работать с квадрокоптером, если уровень осадков (дождя) не превышает 100 мм в сутки.

3. С какими пропеллерами приходит к пользователю Matrice 300 RTK?

DJI укомплектовывает M300 RTK стандартными пропеллерами модели 2110. Конструкция роторов и всего аппарата разрешает устанавливать на него также винты типа 2195, которые обладают низким уровнем шума и подходят для работы на больших высотах.

Аккумулятор

1. Какое количество времени потребуется на полную зарядку полетных аккумуляторов TB60?

Если стандарт сети составляет 220 В, то полностью зарядить два источника питания TB60 можно будет за 1 час. А если уровень заряда батарей составляет 20%, то до уровня в 90% потребуется всего полчаса.

Если стандарт сети составляет 110 В, то полностью зарядить два аккумулятора TB60 вы сможете за 1 час 10 минут. С уровня заряда в 20% и до 90% зарядка займет 40 минут.

2. Если для зарядки аккумуляторов используется зарядный хаб, то сколько источников питания можно подключить к нему одновременно?

Это зависит от моделей подключаемых источников питания. Возможна одновременная зарядка восьми батарей TB60 и четырех WB37. Также одновременно вы сможете подключить для зарядки две батареи TB60 и одну батарею WB37. Порядок зарядки стандартный для таких устройств от DJI. Первым делом будет идти ток на батареи с самым высоким зарядом, а затем на батареи с более низким. И так в порядке убывания.

3. Каковы рекомендации по эксплуатации батарей TB60?

1. Сначала мы рекомендуем выделить пару батарей, которые будут заряжаться и разряжаться вместе. Промаркируйте их, чтобы не перепутать.
2. Если вам необходимо выполнить зарядку только что снятого аккумулятора, то дайте ему сначала остыть до уровня комнатной температуры и только потом приступайте к зарядке.
3. Мы рекомендуем производить зарядку аккумуляторов ТВ60 при температурах в диапазоне от +15°C до +40°C.
4. Если вы хотите временно снять батареи и отправить их на хранение, то в месте их хранения необходимо обеспечить температуру в диапазоне от +22°C до +30°C. Позаботьтесь, чтобы источники питания не подвергались воздействию влаги и прямых солнечных лучей.
5. Мы рекомендуем разрядить аккумулятор до уровня от 40 до 65%, если срок хранения составит более десяти дней. Соблюдайте при этом рекомендованный температурный режим и внешние условия по влаге и солнечным лучам. Если батареи планируется хранить несколько месяцев, то проследите, чтобы через каждые три месяца источники питания заряжались и разряжались вами. Это гарантирует нормальную работу аккумуляторов в будущем.

4. Допускается ли эксплуатация аккумуляторов TB60 при низких температурах?

Конструктивные особенности разрешают его эксплуатацию при температурах от -20°C до 50°C. Если вы хотите работать при более низких температурах, то это приведет к сокращению сроков работы аккумулятора. Если задачи все же требуют эксплуатации при более низких температурах, настоятельно рекомендуется нагреть источники питания до температуры 15°C.

Иногда зарядку приходится выполнять при температурах от -20°C до +5°C. В этом случае для повышения температуры устройства система автоматически включит функцию самообогрева. Если температура окружающей среды будет ниже диапазона +16°-20°C уже после установки аккумуляторов на квадрокоптер и его включения, то система автоматически запустит процесс самообгрева.

5. Предусматривает ли конструкция M300 RTK эксплуатацию с батареями TB50/TB55?

Нет.

6. Разрешают ли параметры батарей TB60 их перевозку в самолете?

К сожалению, из-за емкости ТВ60 в 274 Вт/ч правила авиакомпаний не допускают его перевозку на борту.

7. По каким причинам во время хранения батареи ТВ60 остаются теплыми?

Конструкция источника питания такова, что во время длительного хранения происходит его разрядка до 65%, что естественным образом вызывает небольшое повышение температуры. Это вполне нормальный процесс.

8. Можно ли эксплуатировать квадрокоптер, если у его аккумуляторов разные уровни заряда?

Такое допустимо с M300 RTK, но только при условии, если у двух источников питания разность напряжений не более 0,7 В. Когда взлет не получается, то пользователь увидит в приложении сообщение о слишком высокой разнице между зарядами двух аккумуляторов: “the power discrepancy in the two batteries is too large”.

Пульт управления

1. Допускает ли конструкция пульта управления для Matrice 300 RTK его эксплуатацию с другими устройствами от DJI?

Нет.

2. Каким типом разъема для вывода изображений оснащен пульт DJI Smart Controller Enterprise?

Разъемом типа HDMI.

3. Какой тип системы передачи данных установлен в пульте DJI Smart Controller Enterprise?

OcuSync Enterprise.

4. Какими размерами, разрешением и максимальной яркостью обладает дисплей пульта Smart Controller Enterprise?

В пульте установлен сенсорный дисплей размером в 5,5 дюймов, разрешением в 1920 × 1080 пикселей и уровнем яркости в 1000 кд/м².

5. Есть ли у пульта управления Smart Controller Enterprise поддержка модемов 4G?

Конструкция пульта позволяет поддерживать этот тип модемов и, в частности, модем ZTE MF833V.

6. Есть ли у пульта Smart Controller Enterprise поддержка дисплеев серии CrystalSky?

Нет из-за недостаточной мощности процессора CrystalSky, что не позволяет его эксплуатировать при реализации продвинутых интеллектуальных решений квадрокоптера Matrice 300 RTK.

Передача сигнала

1. Система разрешает смотреть несколько потоковых видео. Каково их максимальное количество?

Это зависит от выбранного режима управления.

Так, в режиме управления одним оператором (одиночное управление) вы сможете просматривать одновременно до двух потоковых видео, включая те, что передает курсовая камера.

Если же вы работаете вдвоем (режим двойного управления), то одновременно вы можете просматривать до 3 потоковых видео, включая те, что передает курсовая камера.

2. Есть ли возможность записать и сохранить фотографии и видеоматериалы, сделанные курсовой камерой?

Нет.

Полезная нагрузка

1. С каким оборудованием может работать квадрокоптер Matrice 300 RTK?

Специально для этого дрона DJI разработала и вывела на рынок серию гибридных (многоматричных) камер серии DJI Zenmuse H20. Кроме них, на М300 RTK также допускается установка подвесов с камерами серий Zenmuse XT S, Zenmuse XT2, Zenmuse Z30. M300 RTK, как и предшествующие модели промышленных дронов DJI имеет поддержку фирменного сервиса SDK, что позволяет использовать вместе с дроном полезную нагрузку не только от DJI, но и от сторонних производителей.

Если вы только приступаете к эксплуатации полезной нагрузки на дроне M300, то перед ее началом обязательно скачайте свежую версию программного обеспечения и обновите прошивку всех устройств.

2. Какое количество камер и других устройств допускается пользователь может одновременно устанавливать на борт DJI Matrice 300 RTK?

Конструктивные особенности M300 RTK позволяют без проблем закрепить на борту одновременно до трех устройств. Для этого следует использовать штатные разъемы в нижней части и верхней части корпуса летающей платформы.

3. С какими вариантами конфигурации полезных нагрузок может работать DJI Matrice 300 RTK?

У M300 RTK имеется несколько конфигураций для монтажа оборудования. Вы можете использовать следующие:

1. Первый вариант предполагает установку одной камеры на нижнем разъеме. В таком случае можно подключить подвесы с камерами Zenmuse XT2, Zenmuse XT S, Zenmuse Z30, Zenmuse H20, Zenmuse H20T плюс устройства от третьей стороны, но разработанные на основе PSDK.
2. Второй вариант допускает установку двух камер. Вы можете установить по 2 съемочные системы следующих моделей: Zenmuse XT2 + Zenmuse Z30; Zenmuse XT2 + Zenmuse H20; Zenmuse XT S + Zenmuse Z30; Zenmuse XT S + Zenmuse H20. Также можно сочетать одну из указанных выше моделей от DJI и оборудования от третьей стороны, которое было разработано на основе PSDK.
3. Третий вариант предполагает конфигурацию из трех камер. В этом случае вы можете использовать подключение по второму варианту (две камеры) плюс одно устройство от третьей стороны, которое было разработано на основе PSDK.

Важно: Если используется тепловизионная камера серии Zenmuse XT2, то в этом случае требуется устанавливать устройство исключительно на правом нижнем разъеме (правом, если наблюдатель стоит лицом к летательному аппарату).

4. Допускается ли одновременное управление несколькими подвесами?

Конструкция и программное обеспечение позволяют одновременно управлять маневрами нескольких подвесов, но вести с нескольких камер одновременную съемку вы не сможете.

5. Допускает ли функционал пульта изменение угла наклона курсовой камеры?

Нет. Угол наклона этого устройства поменять невозможно.

6. Есть ли у M300 RTK возможность работать с системами Zenmuse XT, Zenmuse X4S, Zenmuse X5S, Zenmuse X7?

Нет.

RTK

1. Есть у M300 RTK поддержка технологии PPK?

Пока нет, но вскоре она будет.

2. Обеспечивает ли оборудование M300 RTK высокую степень геодезической точности?

Если вы хотите использовать квадрокоптер Matrice 300 RTK для выполнения геодезических исследований, то это возможно при условии подключения оборудования от других производителей. В этом случае вы сможете добиться высокой точности съемки. При этом также следует учесть такой фактор, как совместимость камер от третьей стороны. От этого будет также зависеть уровень точности. Если вы хотите получить дополнительную информацию, свяжитесь с поддержкой 4vision.ru.

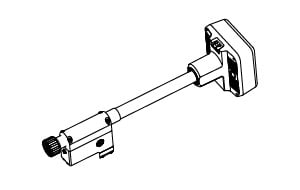

3. Имеется ли у M300 RTK возможность работы вместе с мобильной станцией D-RTK 2, которая была разработана для M210 RTK V2 и Phantom 4 RTK?

Такая совместимость имеется. Чтобы начать работу с мобильной станцией D-RTK 2, необходимо внимательно прочитать руководство пользователя M300 RTK и обновить прошивку самой станции. Мы также настоятельно рекомендуем учитывать при эксплуатации мобильной станции с M210 RTK V2, Phantom 4 RTK и M300 RTK необходимость выбора разных режимов. То есть, вы сможете использовать в одно и то же время эту станцию только при подключении какой-то одной модели дрона.

4. Каким образом происходит прием дифференциальных данных дроном M300 RTK в реальном времени?

Есть два метода для получения этих данных квадрокоптером M300 RTK:

1. 1. Вариант, когда подключение осуществляется к мобильной станции D-RTK 2 (формат RTCM3.2).
2. 2. Вариант, когда пульт подключается к сетевому сервису RTK. Для этого вам понадобится учетная запись NTRIP и модем 4G (или же точка доступа WiFi). Есть поддержка форматов RTCM3.0/RTCM3.1/RTCM3.2.

5. Возможна ли одновременная поддержка мобильной станцией D-RTK 2 сразу нескольких M300 RTK?

Да. Технически это возможно. Причем, число аппаратов неограничено.

Программное обеспечение

1. Как выглядит процедура обновления программного обеспечения?

Мы предлагаем два вариант обновления:

1. Первый можно выполнить посредством десктопа или ноутбука. Вы можете подключить к своему компьютеру все устройства - дрона, пульта управления и мобильную станцию D-RTK 2, - чтобы обновить их прошивку. Для обновления используйте установленную на ваш ПК специальную программу DJI Assistant 2 для Matrice.
2. Второй вариант позволяет выполнить обновление посредством мобильного приложения DJI Pilot. В этом случае вы можете выполнить процедуру обновления для таких устройств, как сам квадрокоптер, пульт управления и зарядная станция.

Подробнее с процедурой обновления можно ознакомиться в Руководстве пользователя.

2. С какими приложениями и программными пакетами может работать DJI Matrice 300 RTK?

На данный момент вы можете использовать приложение DJI Pilot для устройств на ОС Android. Планируется также возможность работы с приложением DJI GS Pro.

3. Как я могу воспользоваться возможностями разрабатывать программное обеспечение для M300 RTK? Для чего необходим сервис SDK?

Сервис SDK от DJI позволяет интегрировать ваши разработки в экосистему компании и познакомить с ними других пользователей продукции DJI. У квадрокоптера M300 RTK есть поддержка бортового сервиса SDK, SDK для подключаемых устройств в виде полезной нагрузки и мобильный сервис SDK.

Полное руководство пользователя на русском языке
