199 580 ₽

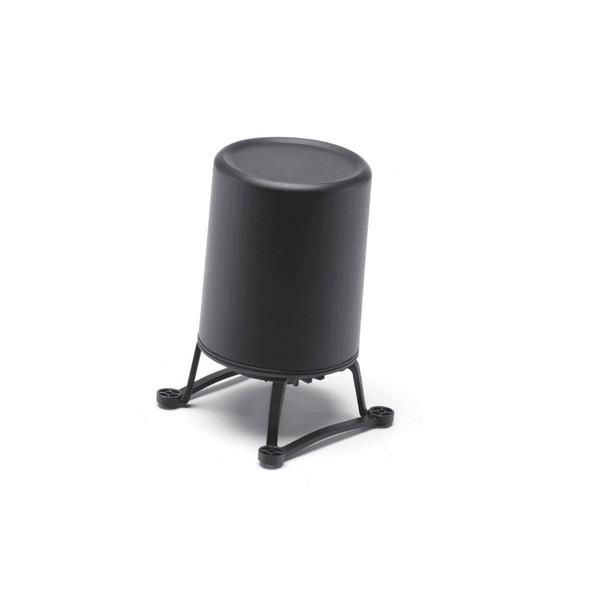

Радар кругового обзора миллиметрового диапазона (DJI CSM) предназначен для установки на промышленные дроны серии Matrice 300 RTK. Его основное предназначение заключается в том, чтобы более качественно и точно выявлять различные мелкие, чем обычно, препятствия, которые в ряде случаев сложны для обнаружения визуальными датчиками. К таким мелким препятствиям могут относиться линии электропередач или ветви деревьев. Также радар незаменим во время ночных операций, когда визуальные датчики не могут работать по объективным причинам. Тогда радар CSM сможет обеспечить безопасность полетов и выполнение задач.

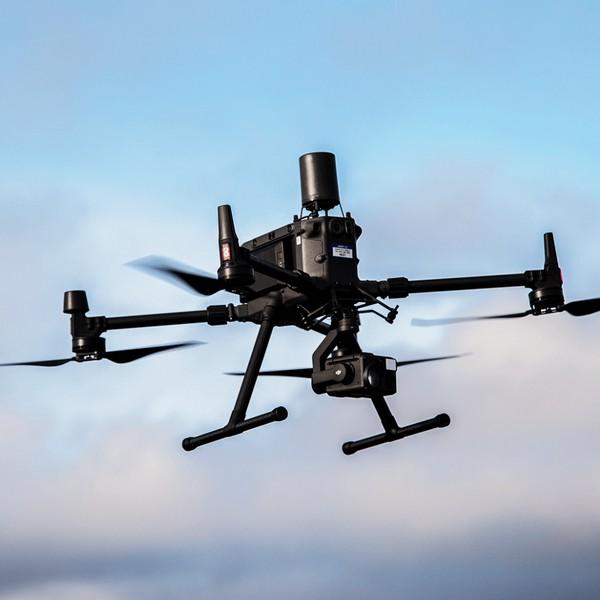

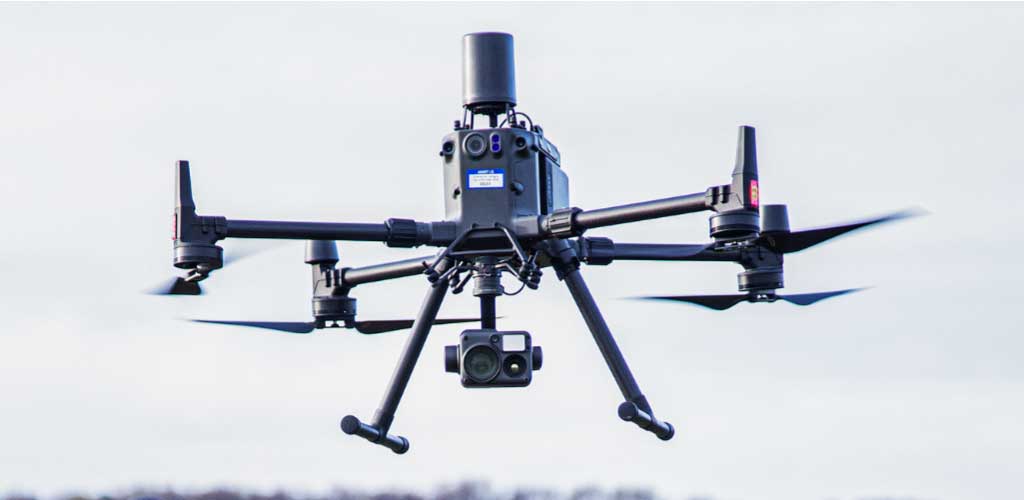

Радар кругового обзора миллиметрового диапазона (CSM) - это специальная система обнаружения объектов, устанавливаемая и закрепляемая винтами на промышленных дронах DJI M300 RTK. Систему CSM можно использовать днем и ночью, а сама она способна обнаружить такие небольшие по диаметру объекты, как провода и ветки деревьев.
Радар обеспечивает обнаружение по горизонтали на 360°, что повышает безопасность полетов и знание окружающей обстановки.
Обнаруживает тонкие объекты: используйте радар для выявления таких препятствий, как провода, линии электропередач и ветви деревьев.
Улучшенная осведомленность о ситуации: Радар CSM дополняет шесть датчиков предотвращения столкновений M300 RTK, покрывая слепые зоны упомянутых датчиков.
Комплексное покрытие: Радар CSM обладает возможностью обнаружения объектов на расстоянии от 1,5 до 30 метров. Он осуществляет покрытие на 360° по горизонтали 60° по вертикали и 45° в верхней полусфере.
Система торможения и предупреждения: Заранее установите тормозной путь до препятствия, чтобы дрон останавливался при приближении к объекту. Система предупреждения с функцией медленного звукового сигнала добавляет еще один уровень безопасности.
Ночные работы: может применяться в ночное время, когда встроенные визуальные датчики дрона не функционируют.
Надежная система: Класс защищенности IP45, как и у дрона
Радиоволны, исходящие от радара CSM, будут отражаться от объекта и возвращаться к приемнику, предоставляя таким образом информацию об их местоположении местоположении в зависимости от времени, которое требуется для возвращения. Это повышает осведомленность пилота о ситуации вокруг и помогает обнаружить объекты, которые не попали в поле зрения датчиков обзора, установленных на дроне.
Операторы могут использовать одновременно как визуальные датчики, так и радар, или же одну из систем. Радар можно включить или выключить.
Тормозной путь до препятствия: установите диапазон обнаружения, и дрон остановится, когда достигнет этого расстояния. Торможение отображается красным цветом в интерфейсе приложения Pilot. Это особенно полезно для сложных задач, таких как работа вблизи линий электропередач.
Дистанция предупреждения: установите дистанцию для предупреждения о препятствии. Пульт дистанционного управления начнет медленно подавать звуковой сигнал, как только дрон перейдет в режим предупреждения. Предупреждение будет отображаться желтым на дисплее пилота.
Объекты, обнаруженные за пределами установленных параметров, будут отображаться на дисплее зеленым цветом.
Это параллельное сравнение показывает разницу между состояниями экрана, когда рада включен и когда он выключен.
На приведенном примере дрон летит близко к линиям электропередач.

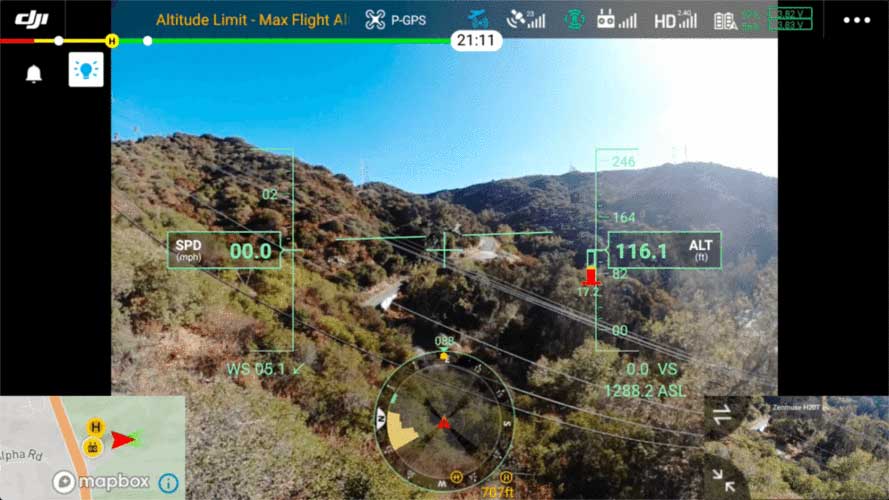

На изображении слева показан дрон, летящий с выключенным радаром. Дисплей с выводом данных полетной навигации отображает очень мало обнаруженных объектов, в том числе кабелей питания. То есть, дрон может опасно приближаться к проводам, что спровоцирует катастрофу.

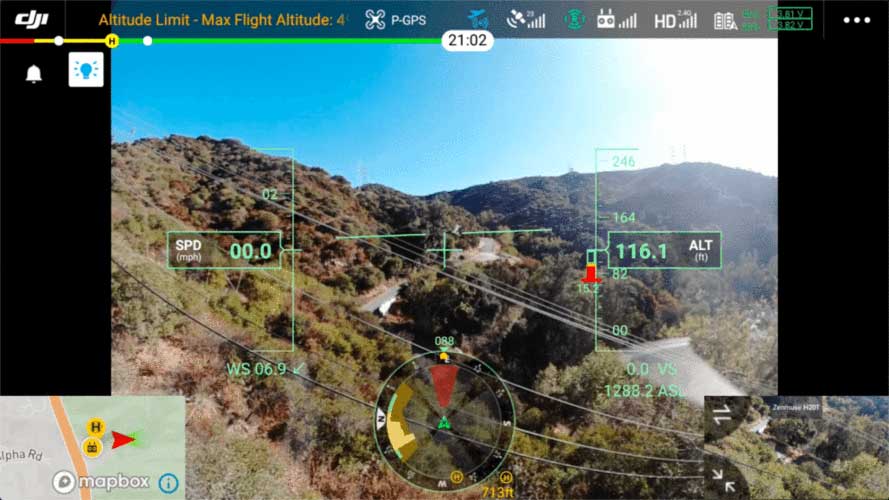

Напротив, на изображении справа видна существенная разница, так как на этот раз дрон летит со включенным радаром CSM. На дисплее с полетной навигацией видны красные (торможение) и желтые (предупреждение) указатели. Поскольку тормозная система была активирована, и линии электропередач находятся в пределах этих предварительно установленных параметров, дрон не сможет полететь в направлении проводов.
| Дистанция обнаружения | От 1 до 30 м |
|---|---|
| Совместимость | Matrice 300 RTK |

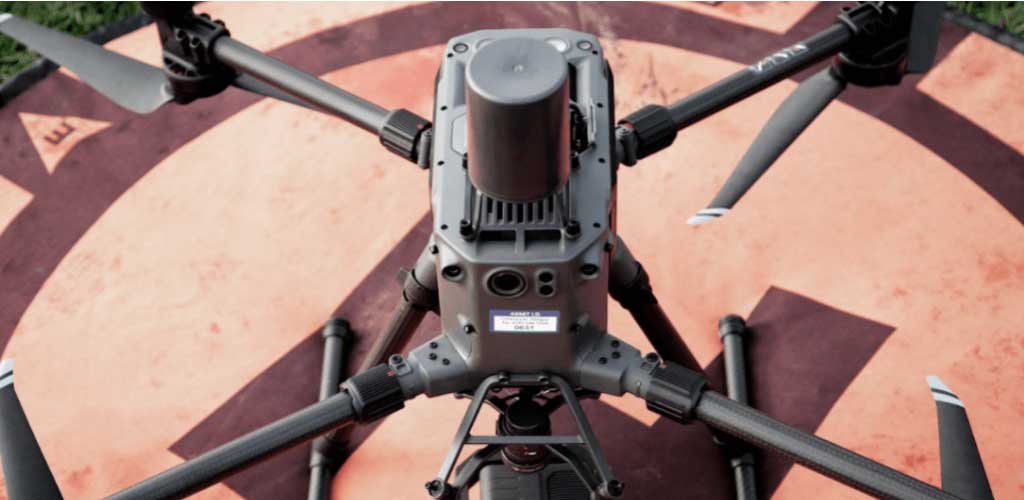

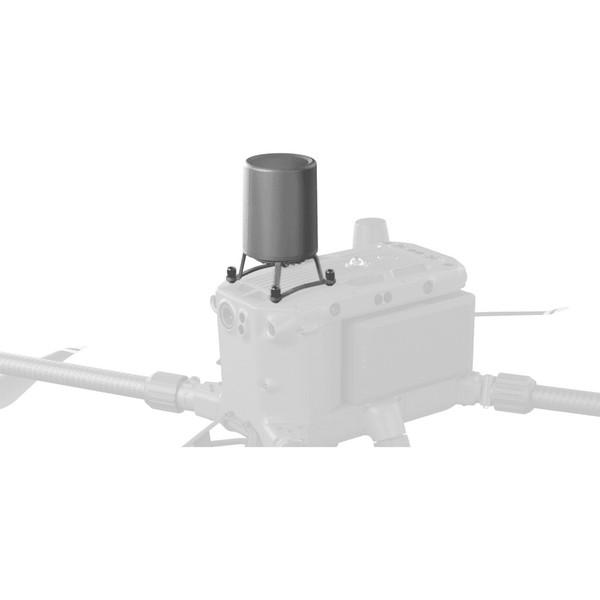

CSM Radar крепится к дрону в месте верхнего крепления для подвеса с помощью четырех встроенных винтов. Используйте для подключения радара к дрону порт PSDK.
Радар CSM, как и M300 RTK, имеет степень защиты IP45. Это не полная гидроизоляция, но она позволяет выполнять миссии в условиях влажной погоды.
Да, это так. Он не зависит от дневного света, поэтому может использоваться для работы в ночное время. Это особенно полезно, поскольку встроенные датчики обзора дрона не могут работать ночью.
Дистанция обнаружения радара составляет от 1,5 до 30 метров. Эффективное расстояние обнаружения может варьироваться в зависимости от размера и материала объекта. При обнаружении объектов с сильным отражающим эффектом, таких как здание, эффективное расстояние обнаружения составит около 30 м. При обнаружении объектов со слабым отражающим эффектом, таких как сухие ветки деревьев, расстояние составит около 15 м. Обнаружение препятствий может работать со сбоями или вообще не функционировать в областях за пределами эффективного расстояния обнаружения.
Максимальная скорость дрона составляет 23 м/сек (в режиме S) или 17 м/сек (в режиме P). Если на дроне установлен радар, то максимальная скорость дрона составит 10 м/сек.
Да, влияет. Полетное время M300 RTK зависит от объема полезной нагрузки. Если на дрон установлен радар, то полетное время время полета сократится примерно на три-четыре минуты.
Рабочая частота составляет 24 ГГц.
Потребление энергии составляет 12 Вт.
